定義
SiPh（Silicon Photonics，矽光子）利用矽製程製造光學元件（調變器、光偵測器、波導），將光電信號轉換整合於晶片內。技術_OE光學引擎 是 SiPh PIC 與 EIC、雷射、FAU、封裝測試整合後的光電轉換模組；CPO（Co-Packaged Optics，共封裝光學）則是把 OE 與 AI 交換器晶片同封裝，大幅降低插損與功耗。
野村 2026-05-21 將 1.6T 升級 + SiPh 遷移列為光通訊材料升級的關鍵驅動。完整 PIC 不只依賴矽製程，也需要 技術_InP磷化銦、技術_Photonics_SOI晶圓、Ge-on-Si、GaAs、LiNbO₃ 等非矽材料分工，才能在光源、偵測、調變與驅動端形成可量產平台。
圖解
graph TD
subgraph SiPh_OE[光學引擎 OE]
MZM[MZM\n馬赫曾德調變器]
MRM[MRM\n微環調變器]
PD[Ge 光偵測器]
end
subgraph Packaging[封裝形式]
PLG[Pluggable\n插拔式]
CPO_SW[CPO Switch\n共封裝交換器]
XPU[XPU optical IO\nAI 晶片光學 IO]
end
subgraph FAU[光纖陣列單元 FAU]
F8[8X Fiber]
F16[16X Fiber]
F32[32X Fiber]
F64[64X Fiber]
end
SiPh_OE --> Packaging
Packaging --> FAU
COUPE 子類拆頁
TSMC COUPE 已拆為獨立技術頁
技術_COUPE 涵蓋 TSMC 緊湊型通用光子引擎（Compact Universal Photonic Engine）的 3D EIC+PIC 堆疊、MRM 調變器、Si/SiN 波導、Ge 光偵測器、矽透鏡整合、COUPE-GC 結構、競爭格局與 Rubin/Rubin Ultra 平台導入時程。本頁聚焦廣義 SiPh / CPO / Pluggable / OCS / Micro LED CPO 等矽光子整體技術。
PIC Blueprint：矽光子整合電路五元件層級
PIC（Photonic Integrated Circuit）的完整實作由五個元件層級組成，每一層都是 CPO 量產的良率瓶頸：

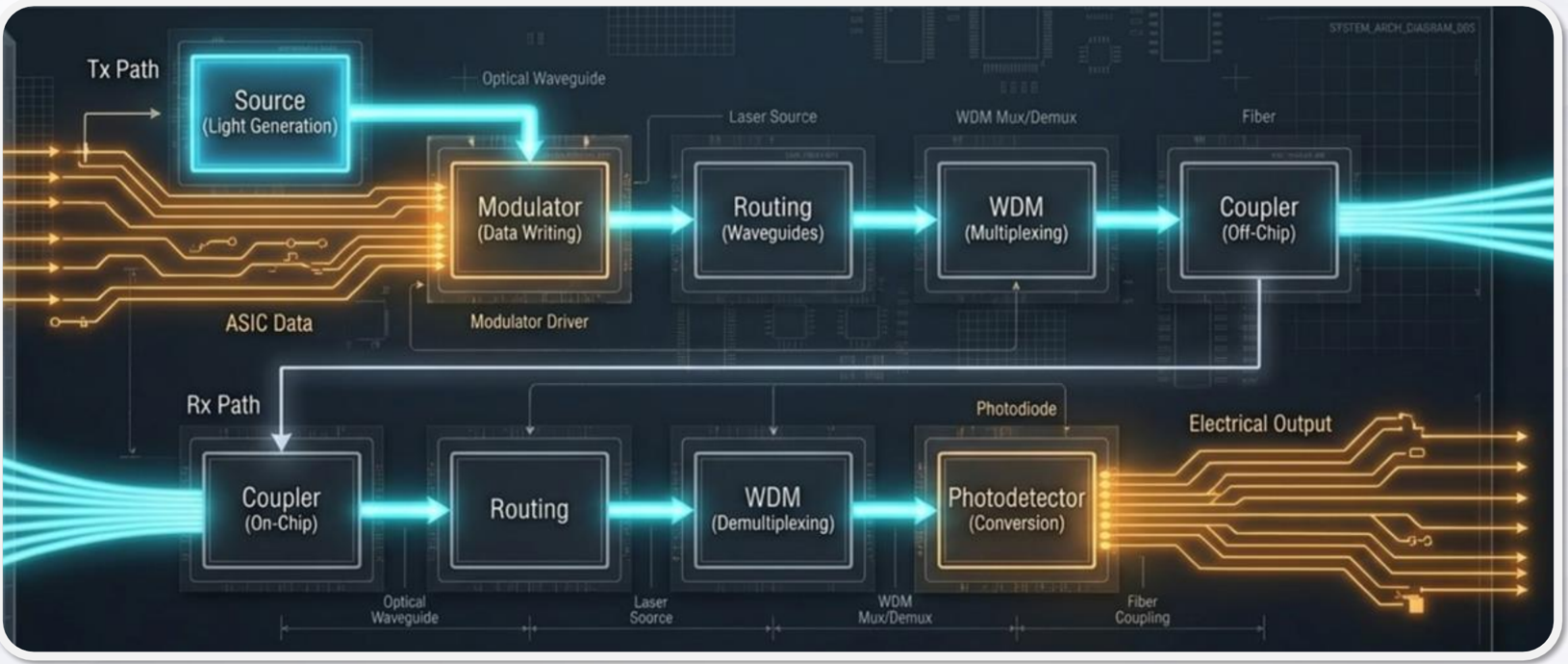

圖說：穎崴 2026/05/14 PIC Blueprint 整體架構（Source: Official Website，引用自穎崴簡報）。PIC 將光源（Laser）、調變器（Modulator）、波導（Waveguide）、波分多工（WDM）、耦合器（Coupler）五個元件整合於矽晶片上，是 CPO 系統的底層平台。來源：活動_穎崴_CPO論壇簡報_20260514
完整五步驟 + 各步驟元件比較表詳見 技術_CPO，涵蓋：
| 步驟 | 元件選項 | 主要客戶（穎崴 PDF） |
|---|---|---|
| ① Light Source | DFB Laser / VCSEL / Comb Laser | 各家磊晶廠；Comb Laser 對應 102.4T CPO |
| ② Modulator | MZM / EAM / MRM | MZM: Broadcom/Intel/Marvell/Lightmatter/Cisco；EAM: nVIDIA/AyarLabs；MRM: Coherent/Lumentum/Intel |
| ③ Routing | 矽 / SiN 波導 | 各家 SiPh foundry |
| ④ WDM | Crosstalk < −20 dB | 波長穩定為共同挑戰 |
| ⑤ Coupling | Grating（垂直、wafer-level test）/ Edge（高頻寬、< 1.0 dB 插損，適 128-core FAU） | TSMC COUPE 兩者皆支援 |
NVIDIA Spectrum-X CPU Switch 採 MRM 微環調變器，是穎崴 2026/05/14 論壇明確點出的 CPO 規格里程碑。
光收發器材料分工（野村 2026-05-21）
先進光收發器中的 SiPh 不是單一材料，而是多材料平台整合。野村指出，理想的全整合 PIC 需要 monolithic III-V compound semiconductor + silicon platform，因此 monolithic InP/photonics SOI 整合平台會成為更佳解；InP 晶體位於 buried oxide 上方，並與矽元件層呈 in-plane configuration，形成 InP-on-insulator 架構，使光能侷限於磊晶 InP。
| 材料 / 平台 | 在光收發器中的角色 | 對 SiPh 的意義 |
|---|---|---|
| 技術_InP磷化銦 | EML、CW 雷射 | 提供矽平台本身缺乏的高效率光源 |
| Ge-on-Si | PD、EIC | 接收端偵測與電光整合 |
| 技術_Photonics_SOI晶圓 | PIC（SiPh）平台 | 以 220nm／400nm Si device layer 承載波導、耦合器與 PIC |
| GaAs | EIC driver | 高速驅動端材料 |
| LiNbO₃ | PIC 調變器 | 高速調變器新興材料 |
投資上需同時看「InP 先缺、Photonics SOI 後缺」的順序：InP 基板因 2H25 起供給吃緊成為先行瓶頸，Photonics SOI 則可能因 CPO PIC die 面積放大，在 2027F 後接棒轉緊。
Key Foundries
矽光子 / CPO 關鍵代工列表（DIGITIMES 2026/04，引用自穎崴簡報）：2330_台積電（市） 為 COUPE / iOIS 主推方；Intel、GlobalFoundries、TowerSemi 等亦為國際 SiPh foundry 主要競爭者。台廠光電供應鏈詳見 供應鏈_光通訊。
CoWoS 發展路線
| 年份 | 技術世代 | 主要特性 |
|---|---|---|
| 2016 | CoWoS-S N16 | 4 顆 HBM2，1.5× reticle |
| 2020 | CoWoS-S N7 | 6 顆 HBM2E |
| 2023 | CoWoS-S/R N5 | 8 顆 HBM3，3.3× reticle |
| 2025 | CoWoS-L/R N3/N2 | 12 顆 HBM3E/4 |
| 2027（預計） | CoWoS-LA16 | >12 顆 HBM4E，9.5× reticle |
| CoWoS 類型 | 中介層 | 特性 |
|---|---|---|
| CoWoS-S（Silicon Interposer） | 矽中介層 | 最高佈線密度與電氣性能 |
| CoWoS-R（RDL Interposer） | 重新佈線層 | 成本較低，柔性較好 |
| CoWoS-L（Local Silicon Interconnect） | LSI+RDL | 大尺寸封裝主流，邁向 SiP |
3DFabric 架構
台積電 3DFabric 由三層構成：
| 層次 | 組成 | 功能 |
|---|---|---|
| 基礎層 | 封裝基板（Substrate）+ 錫球 | 與電路板連接 |
| 核心層 | 中介層（含 LSI/IVR/Active die） | 高密度互連 + 供電效率 |
| 頂層 | HBM（記憶體）+ SoIC 3D 堆疊 + SiPh/CPO | 算力 + 記憶體 + 光電整合 |
SiPh 在 3DFabric 中的位置
SiPh/CPO 模組位於頂層，直接與光纖接合，讓光訊號從封裝側面引出，是 AI 交換器頻寬瓶頸的核心解決方案。
FAU（光纖陣列單元）規格要求
| 規格面向 | 現況 |
|---|---|
| 單排光纖密度 | ~8 根/mm（受 OE beachfront 長度限制） |
| 間距 | 80–100 μm 細間距（Fine pitch） |
| 多排限制 | >2 行受機架空間（rack spacing）限制 |
| 技術需求 | Low-profile 多排 FAU 設計（緊湊機架空間） |
SiPh Roadmap
| 分項 | 技術路線 |
|---|---|
| 光學引擎（OE） | 100G MZM → 200G/400G MZM/MRM → DWDM/CWDM |
| 封裝 | Pluggable → CPO Switch → XPU optical IO |
| 光纖陣列（FAU） | 8X → 16X → 32X → 64X |
GS 2026 光網路架構補充
Goldman Sachs 2026-04-17 將 AI 資料中心網路分成 scale out（跨設備 / 跨 rack）、scale up（同一 computing unit 內）與 scale across（跨資料中心）三層。報告重點不是單一路線取代另一條路線，而是 GB300 → Vera Rubin → Rubin Ultra 的平台升級同時推升 pluggable optical module、CPO optical engine、銅纜與 PCB midplane 用量。

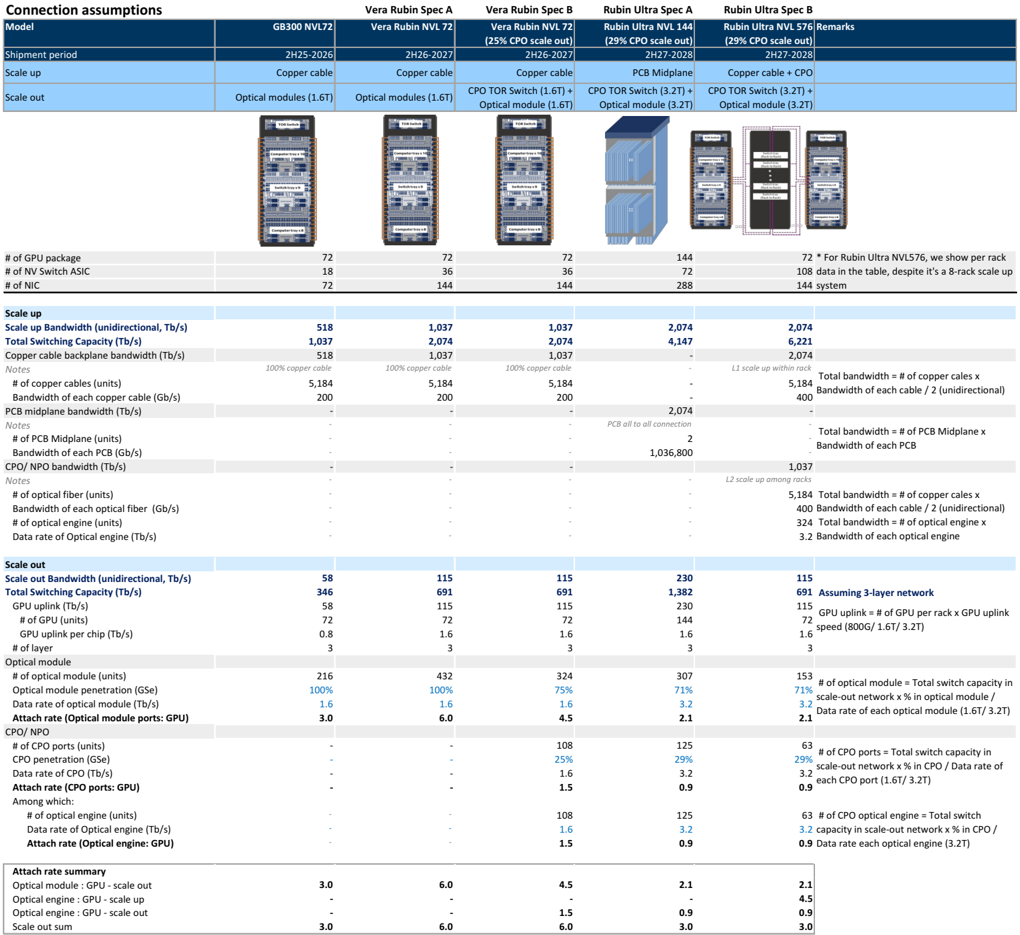

圖說：GS 依 NVIDIA roadmap 與供應鏈訪查推估 GB300、Vera Rubin、Rubin Ultra 不同 rack configuration 的 scale-up / scale-out 連接方式；Rubin Ultra 開始導入 PCB midplane 與 3.2T CPO。
| 平台 / 期間 | Scale up | Scale out | 投資觀察 |
|---|---|---|---|
| GB300 NVL72（2H25-2026） | Copper cable | 1.6T optical modules | 1.6T pluggable 需求主軸 |
| Vera Rubin NVL72（2H26-2027） | Copper cable | 1.6T optical modules，部分情境 25% CPO | CPO 開始進入 scale-out TOR switch |
| Rubin Ultra NVL144（2H27-2028） | PCB midplane | 3.2T CPO TOR + 3.2T optical modules | PCB midplane 與 CPO 同步提高 dollar content |
| Rubin Ultra NVL576（2H27-2028） | Copper cable + CPO | 3.2T CPO TOR + 3.2T optical modules | 八 rack computing unit 使 scale-up 第二層連接走向光學化 |
GS 估算從 GB300 NVL72 到 Rubin Ultra NVL576，每 computing unit 的 scale-out / scale-up dollar content 分別提升 16x / 45x；整體 scale up + scale out value TAM 從約 150 億美元提升至約 1,540 億美元，其中 CPO 約 910 億美元、占 59%。
多券商 2026-05-12 摘要亦提到 Himax / 上詮 CPO 進度：第一、二代 CPO 初期出貨觀察落在 2026H2，2027 年進入量產 ramp 觀察期。此訊號與 GS 對 Rubin 平台開始導入 CPO 的時間軸一致，但仍需追蹤客戶平台、光纖耦合良率與量產訂單。
OCS（Optical Circuit Switch）
→ 詳見 技術_OCS。
Micro LED CPO / 光互連補充
TrendForce 2026-05-11 將 Micro LED CPO 列為 Intra-Rack 短距高速傳輸候選方案之一，與 AEC、VCSEL NPO 並列。其投資重點不在取代所有 SiPh / CPO 路線，而是在 Scale-Up 資料中心網路內，透過低功耗 Micro LED 光源與光收發模組整合，爭取機櫃內互連場景。

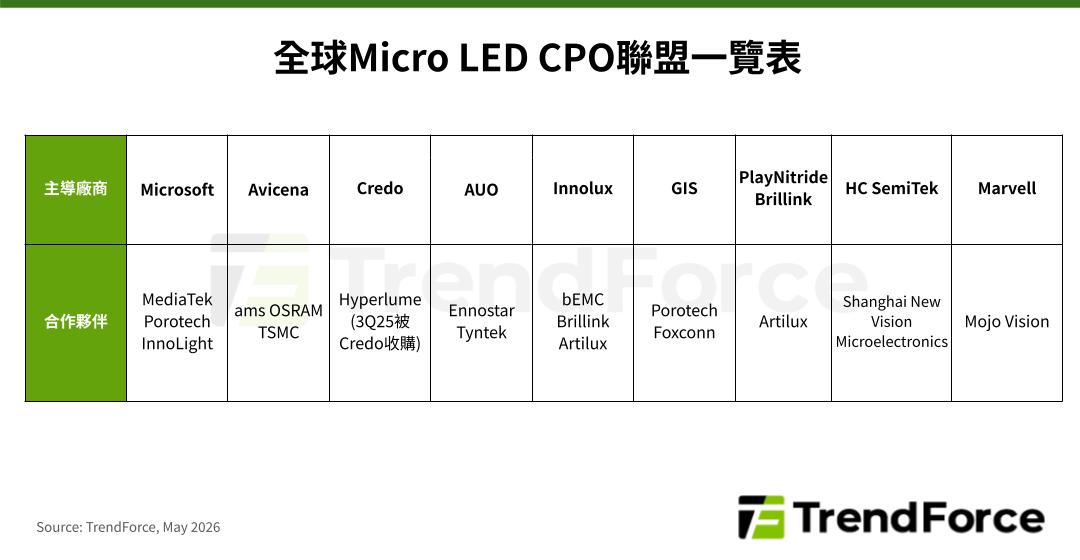

圖說：TrendForce 2026-05 Micro LED CPO 聯盟一覽，列出 Microsoft、Avicena、Credo、AUO、Innolux、GIS、PlayNitride / Brillink、HC SemiTek、Marvell 等主導廠商與合作夥伴。
| 指標 / 時程 | TrendForce 資料點 | 投資含義 |
|---|---|---|
| 能耗 | 1-2 pJ/bit | 相對銅纜 / 傳統短距方案具功耗優勢 |
| BER | ≤10⁻10 | 需同時驗證可靠度與系統級誤碼表現 |
| 產品化 | Avicena 512 Gbps、2026Q2 推進 896 Gbps；ams OSRAM 目標 2027 方案問世 | 2026-2027 偏規格制定與送樣驗證期 |
| 放量時程 | Micro LED CPO 光收發模組最快 2028H2 出貨量明顯提升 | 量產節點晚於現有 800G / 1.6T 光模組，適合作中長期選項 |
| 市場規模 | 2030 產值約 8.48 億美元 | 對應新興子市場，需追蹤供應鏈結盟與客戶導入 |
技術瓶頸 / 風險
- FAU 精密對準難度：80–100μm 細間距對光纖安裝精度要求極高
- 熱管理：CPO 將光學引擎封裝在交換器晶片旁，散熱挑戰大
- 多排 FAU 機架空間：>2 排受系統佈局限制，low-profile 設計是瓶頸
- CPO 具高整合與 3D 封裝成本，導入節奏取決於 6.4T / 12.8T 等高頻寬需求下的 TCO 是否足以抵消初期成本。
- OCS、CPO、pluggable optical module 會依 CSP 架構並存；若單一技術採用慢於預期，供應鏈受惠順序會改變。
- Micro LED CPO 尚處規格制定與驗證期，2028H2 才可能開始明顯放量，且需證明與 AEC、VCSEL NPO、既有 SiPh/CPO 方案的成本與系統整合差異。
關鍵廠商
| 環節 | 廠商 | 角色 |
|---|---|---|
| 雷射 / PD 磊晶 | 3081_聯亞光電（櫃）、2455_全新（市） | EML、CW Laser、PD 等 SiPh / CPO 光源與接收端供應觀察 |
| 光模組 / SiPh 耦合 | 4979_華星光（櫃）、6442_光聖（市） | 800G / 1.6T 光模組、ELS / SiPh 耦合 |
| FA / FAU 光纖耦合 | 3363_上詮（櫃） | CPO 光纖陣列與耦合供應觀察；2026H2 初期出貨、2027 ramp |
| Paddle Card / 低損耗載板 | 3037_欣興（市） | 1.6T / 3.2T optical module 低損耗小型載板觀察 |
| ALD/PVD 設備（SiPh 製程） | 6937_天虹（市） | 光通訊/CPO 設備需求帶動 ALD+PVD 設備翻倍成長（2026F） |
相關技術
- 技術_InP磷化銦
- 技術_Photonics_SOI晶圓
- 技術_光通雷射元件（EML、CW Laser、Pump Laser、ELS / CPO 外部光源）
- ALD（SiPh 製程中的絕緣層沉積）
- 技術_CCL材料（CPO 系統板材需求）
供應鏈
來源
- memo_SiPh進展摘要_20260509，2026-05-09（使用者整理）
- memo_光通雷射元件供應鏈_20260509，2026-05-09（使用者整理）
- web_TrendForce_MicroLED_CPO_20260511，2026-05-11（Micro LED CPO / Intra-Rack 光互連市場時程）
- 報告_GS_AI光網路_20260417，2026-04-17（AI optical networking / CPO / OCS / scale up-out TAM）
- 報告_多券商_台灣電子摘要_20260512，2026-05-12（Himax / 上詮 CPO 初期出貨與 ramp 時程）
- 260521_nmr_semi-renaissance，2026-05-21（InP / Photonics SOI / SiPh 材料分工與 1.6T、CPO 驅動）
2026 TSMC 技術論壇全光互連訊號
- TSMC 在 2026 技術論壇宣示，隨著資料中心規模擴張至數百萬顆 GPU 且功耗暴增 200 倍，全光學互連（all-optical interconnects）將取代銅線；具體 COUPE 平台架構詳見 技術_COUPE
- 來源：活動_台積電技術論壇_20260514
Micro LED CPO 子類拆頁
Micro LED CPO 已拆為獨立技術頁
技術_MicroLED_CPO 涵蓋 0.5 pJ/bit 能耗優勢、四大技術瓶頸（EQE / 耦合 / 頻寬 / 巨量轉移）、TrendForce 2026-05 聯盟一覽、2028H2 量產觀察期、個人技術討論等。本頁聚焦廣義 SiPh / CPO / Pluggable / OCS 路線。
