定義
SoIC（System on Integrated Chips）是台積電 3D 晶片堆疊技術，核心在於透過 Hybrid bonding / Cu-Cu bonding 將晶片垂直整合。相較 CoWoS 的 2.5D 橫向整合，SoIC 更強調 die-to-die 的垂直互連密度、低延遲與高頻寬。
在野村的先進封裝框架中，SoIC 是避免 High-NA EUV 曝光視野與大晶粒成本問題的替代路線：把原本整合在單一大 die 的電路拆成 chiplet，再用混合鍵合維持高頻寬與低延遲。這使 SoIC 與 技術_CoWoS、技術_TSV、技術_CMP 共同成為後摩爾定律的重要設備需求來源。
製程重點
| 製程 | 目的 | 設備需求 |
|---|---|---|
| 晶圓薄化 / 研磨 | 降低堆疊厚度、準備鍵合面 | thinning、grinding、CMP |
| 表面清洗 / 活化 | 確保 Cu-Cu bonding 表面潔淨 | 濕製程、plasma activation |
| Hybrid bonding | 晶片或晶圓間直接鍵合 | 高精度對位、bonding、溫控 |
| AOI / metrology | 檢查鍵合前後缺陷與 alignment | 2D / 3D AOI、X-ray、CT |
Hybrid bonding 對鍵合設備與前段表面處理的要求很高：die bonder ASP 約 USD3m，throughput 最高約 2,000 UPH，放置偏差需小於 0.2μm。晶片數越多、chiplet 設計越複雜，實際 throughput 越容易下滑。
CMP 是 SoIC 的關鍵良率製程。Hybrid bonding 要求介電層平坦度約 0.5nm、銅 pad 約 1nm，需多次 CMP 搭配不同銅移除率的 slurry，才能控制 dishing profile 與表面粗糙度。
SoIC 切割的主要限制是顆粒與邊緣損傷：
| 切割方式 | 特性 | 風險 |
|---|---|---|
| Blade dicing | 成本低、節拍快 | 最髒，顆粒多，良率損失高 |
| Laser dicing | 較 blade 乾淨 | SoIC 邊緣可能有雷射損傷 |
| Plasma dicing | 類似以蝕刻方式去除 scribe line | 最乾淨、損傷低，但速度最慢，die 越大 throughput 壓力越高 |
世代與 pitch 路線圖（TSMC 技術論壇 2026，2026-08-16 查證）
台積電在 2026 年北美技術論壇公布 SoIC 官方路線圖，這是量產端（相對於 ECTC 論文端）最權威的口徑：
官方量化口徑
SoIC 3D 互連相較 CoWoS 2.5D 具 56 倍互連密度與 5 倍能效；6µm pitch 已於 2025 進入量產；2029 推進至 A14-on-A14 的 4.5µm。
| 年份 | Bond pitch | 頂部晶粒 TD | 底部晶粒 BD（含 TSV） |
|---|---|---|---|
| 2023 | 9µm | N7 | ≥N7 |
| 2025 | 6µm | N5 | ≥N5 |
| 2026 | 6µm | N3P | ≥N4 |
| 2027 | 6µm | N2P | ≥N3P |
| 2028 | 6µm | N2P | ≥N2P |
| 2029 | 4.5µm | A14 | ≥A14 |
第一代 vs 第二代的結構分水嶺：第一代 SoIC（2023, 9µm）只支援 face-to-back（F2B），晶片間訊號必須穿過底部晶粒的多層金屬與 TSV，延遲、功耗與繞線複雜度都高，且 TSV 結構大、無法在主動邏輯區細 pitch 密佈。第二代支援 face-to-face（F2F），兩顆晶粒的金屬層直接對接、以混合鍵合連通，不需依賴 TSV。
Broadcom 給出的量化對比（同場揭露）：
| 架構 | 互連方式 | 原始 die2die 密度 | 有效訊號密度 | 對 2D 邏輯架構的影響 |
|---|---|---|---|---|
| Gen1 F2B | TSV（9µm pitch） | 3k /mm² | ~1.5k signals/mm² | 密度低，被迫重新思考 2D 邏輯架構；TSV 寄生負載高，需專用 PHY |
| Gen2 F2F | HCB（6µm pitch） | 27k /mm² | 14k signals/mm² | 密度極高，2D 邏輯架構不需改動；低寄生、介面簡單 |
約 9.3 倍的訊號密度躍升，使堆疊晶片間的通訊「更像同一顆晶片內部繞線，而非晶片對晶片連結」——這是 SoIC 從邊緣選項走向主流的技術轉折點。
真正的節拍器是 base die 的 TSV 成熟度
台積電企業策略發展資深副總 Kevin Zhang 說明：路線圖未列出所有排列組合，A16 同樣具備堆疊能力；過去要疊 N3P 於 N4 之上，是因為含 TSV 的 base die 需要時間成熟——3nm TSV 約 2027 才到位，但 2029 年 A14 TSV 在初期量產後僅一年即可用。堆疊時程正在加速。

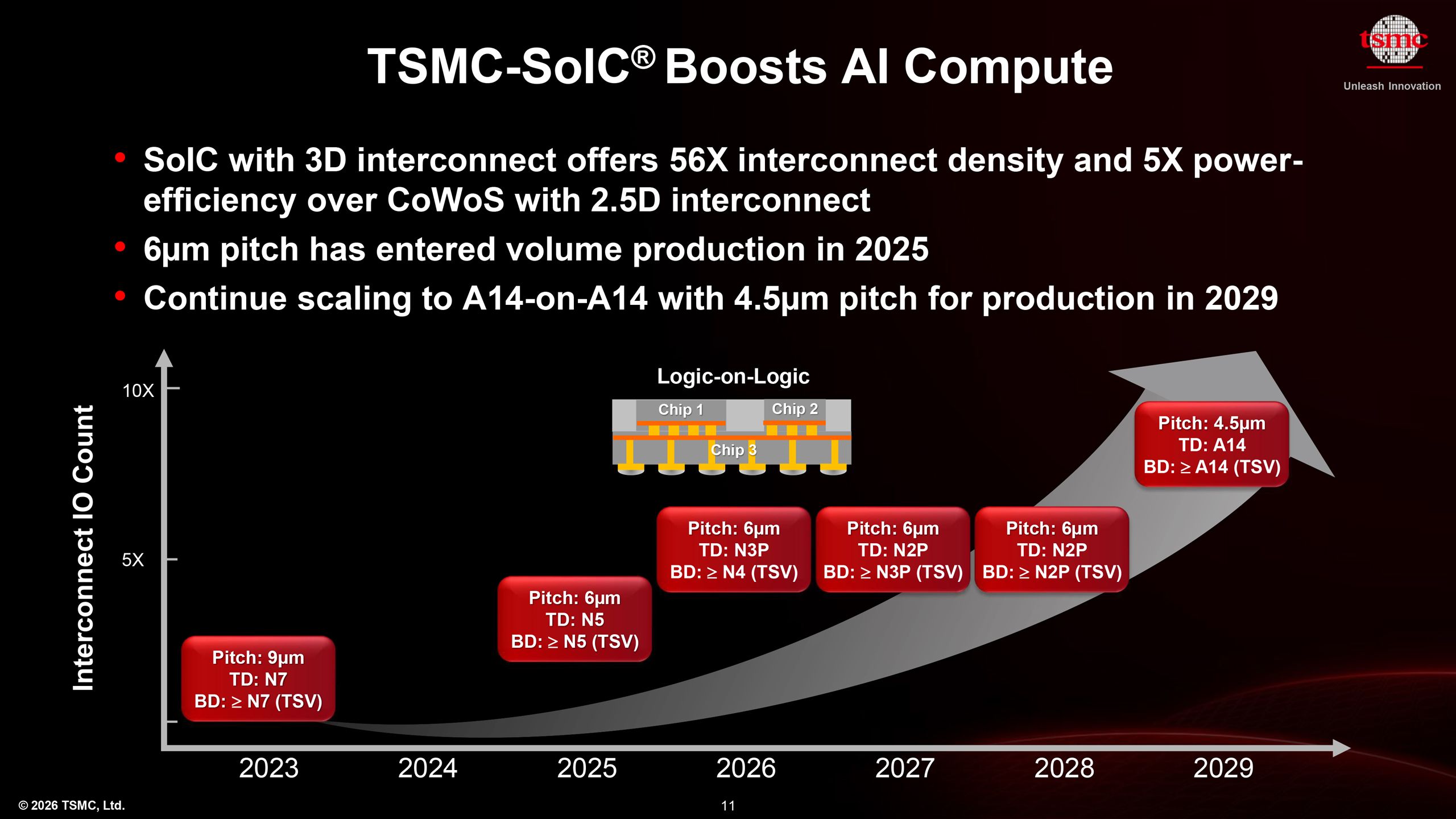

圖說：台積電 SoIC 世代與 pitch 路線圖，各節點標示頂部晶粒（TD）與底部晶粒（BD，含 TSV）組合，縱軸為互連 IO 數。© 2026 TSMC（引自 Tom's Hardware，2026-08-16 擷取）

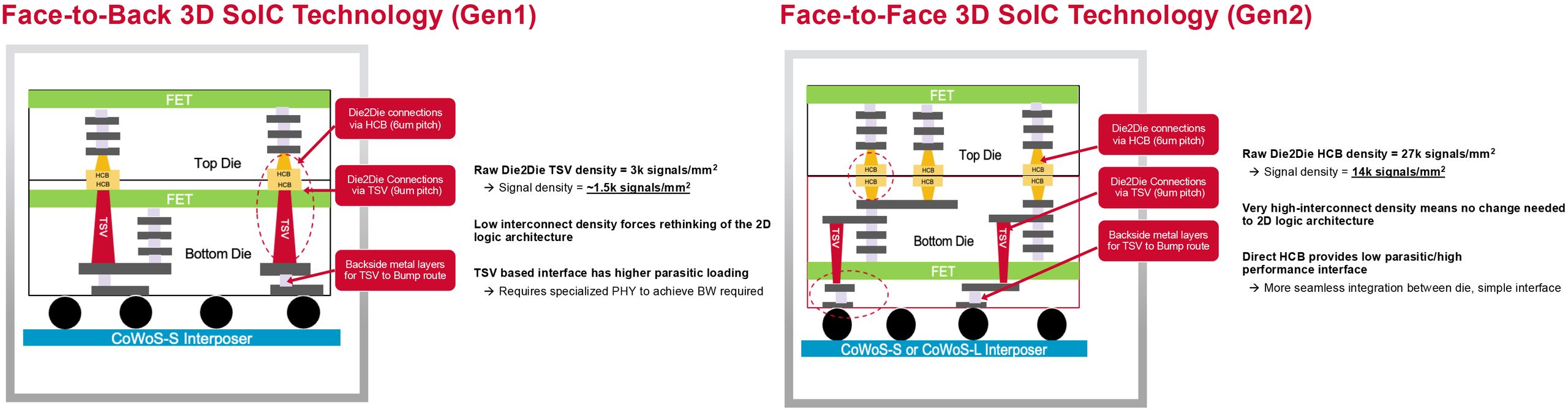

圖說：Broadcom 對 SoIC 兩代結構的剖面對比與訊號密度量化（F2B 1.5k vs F2F 14k signals/mm²）。© Broadcom（引自 Tom's Hardware，2026-08-16 擷取）

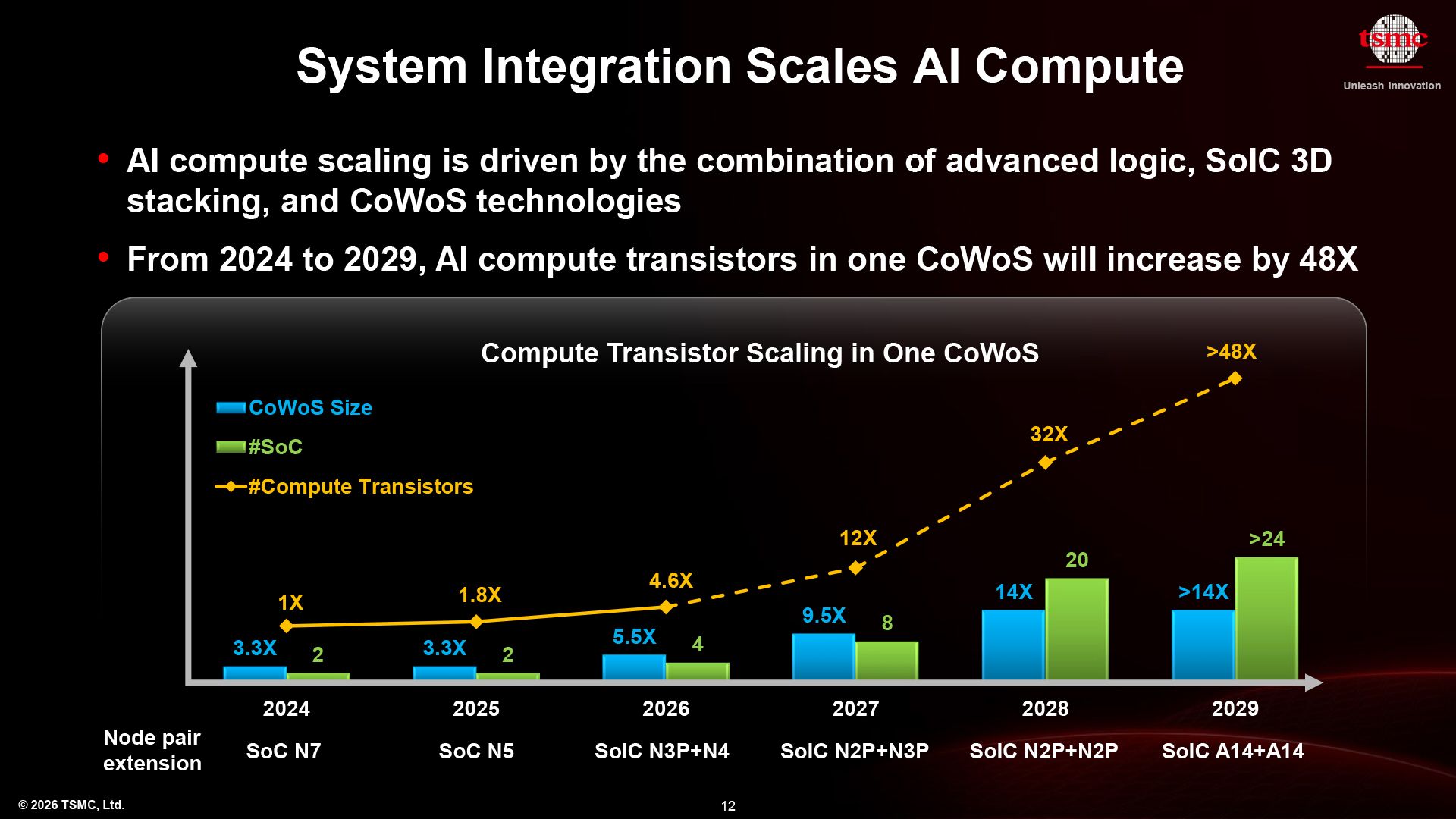

圖說：單一 CoWoS 封裝內的運算電晶體數 2024→2029 增加 48 倍，節點組合由 SoC N7 演進到 SoIC A14+A14——SoIC 是 CoWoS 內部的算力放大器。© 2026 TSMC（引自 Tom's Hardware，2026-08-16 擷取）
量產 pitch 與論文 pitch 差約 30 倍
量產線 6µm 在 2025-2028 連四年不動（微縮讓位給堆疊節點加速：N5→N3P→N2P→A14），而論文線已達 imec/EVG 的 200nm W2W（見下方學術文獻章節）。更值得注意的是，連 Broadcom 這種先行者在 Fujitsu MONAKA 上仍選用保守的 9µm pitch——先進封裝的採用行為與先進製程相反：CoWoS 客戶搶用最新版本，SoIC 客戶則謹慎。瓶頸已從「鍵合物理做不做得到」轉為「晶圓形貌、overlay 與良率經濟」。
SoIC-X vs SoIC-P vs SoIC-MH 與組裝結構（2026-07-17 web research，2026-08-16 補 MH）
- SoIC-X = bumpless 混合鍵合（AMD 3D V-Cache 採用）；SoIC-P = 微凸塊（µbump）版本，用於間距較鬆的應用。業界共識是微凸塊約在 10µm pitch 見底（solder 量不足、coplanarity 與 void 問題），10µm 以下必須走混合鍵合——這是 X / P 兩線並存的技術邏輯。
- SoIC-MH（Molded Horizontal）= 無凸塊混合鍵合＋水平模封（2026-08-16 新增）：以晶圓級無凸塊混合鍵合直接整合多顆晶片後水平模封，提升封裝密度、訊號傳輸效率與散熱表現。Apple M5 Pro／M5 Max 採用，是 Apple 首度轉向真正的 chiplet 設計——把 CPU＋NPU 與 GPU 分離成獨立晶粒，兩者可各自獨立擴充核心數，且避免單晶片逼近 830mm² 光罩極限，改善良率與大 die 缺陷成本。M5 Ultra 傳沿用雙 M5 Max die＋UltraFusion（互連頻寬 >1,000GB/s、N3P），推出時點可能延至 2026-10。來源：web_SoIC最新進展彙整_20260816（TrendForce 2026-06-08／2026-03-18、TechPowerUp、TechNews 2026-03-04）
- SoIC 實際採 collective D2W：上下晶片各自切割、篩 KGD 後先鍵合到各自的重組載板（reconstituted carrier），最後以 W2W 完成。SemiAnalysis 拆解 AMD 3D V-Cache 每顆共 5 道鍵合步驟（CPU die 上載板、V-Cache die 上載板、2 顆 dummy Si 上載板、最終 W2W）——鍵合步驟數是估算 bonder 設備需求時的關鍵乘數。
- 前段製程屬性：混合鍵合需 ISO 1-3 無塵室與 CVD/PVD/ECD/CMP 等前段設備，OSAT 缺乏此類經驗與潔淨室等級，難以複製——SoIC 留在台積電廠內、封測廠只分到 CP/FT 的結構性原因。
- 效益量級：AMD 5800X3D（SoIC，7nm）相較未堆疊版本 +15% 效能、互連功耗約降至 1/3；Adeia 稱約等於「一個製程節點」的效益。混合鍵合互連密度較微凸塊高 15 倍（AMD Lisa Su 說法）、極限可達 1,000 倍。
- 第二代 3D V-Cache 翻轉：Zen 5（Ryzen 9800X3D）把 SRAM 快取從 CCD 上方移到下方（TechInsights 拆解），CCD 直接貼散熱器改善散熱、解鎖超頻，平均遊戲效能 +8%。堆疊方向是 SoIC 熱設計的自由度之一。
製程細節（TSV via-middle、鍵合層 damascene、5nm recess、電漿活化、W2W/D2W 成本交叉）見 技術_混合鍵合。
學術文獻重點：bond pitch 微縮路線（ECTC / IEEE，2026-07-17 彙整）
TSMC 歷年 ECTC 論文構成 SoIC 官方技術路線圖（書目經 Crossref、摘要經 OpenAlex 驗證，詳見 web_SoIC學術論文彙整_20260717）：
| 論文（ECTC） | Bond pitch | 互連密度 | 關鍵訊息 |
|---|---|---|---|
| 2019 SoIC 首發 | µm 級 | — | 業界第一個 logic-on-logic / memory-on-logic 前段 3D 堆疊平台；整合不同節點 KGD；點名散熱、供電、良率三大挑戰 |
| 2020 SoIC_UHD | 亞微米（示範 0.9µm，agy 稱、待核對） | ≥1.2M bonds/mm² | SoC 深度切分成 mini chiplets 延續摩爾定律；室溫預鍵合＋<300°C 退火 |
| 2022（由 2023 可靠度論文引述） | 3µm（F2F CoW） | — | 3µm vs 9µm pitch：能效（EEP）增益 8 倍、接觸電阻降 33%——pitch 微縮直接換算能效的量化錨點 |
| 2023 sub-0.5µm 低溫 | 0.4µm | 6.25M bonds/mm²（agy 稱、待核對） | 退火降至 250–280°C 保護先進節點與記憶體；已實現 logic-on-DTC（深溝電容）架構 |
| 2023 可靠度 | 3µm | — | <300°C 熱預算、6×6mm² 全陣列測試晶片通過可靠度驗證 |
| 2024 200nm 目標 | 0.2µm（目標） | 上看 2.5×10⁷/mm²（agy 稱、待核對） | 深亞微米鍵合把 bond pad 直接併入 BEOL 繞線層、減少 BEOL 總層數；瓶頸轉向晶圓形貌與 overlay 控制 |
競爭生態端，imec + EVG 於 ECTC 2026（2026-05-28 新聞稿）發表 200nm pitch W2W 混合鍵合：全 300mm 晶圓 100% die 的 post-bond overlay <40nm（世界首次），關鍵在 SiCN 介電材、鍵合前 CMP 全晶圓均勻度（Cu pad 數 nm 受控 recess）與 pre-bond 微影補正，設備為 EVG GEMINI FB——印證 CMP／bonder 精度是 pitch 微縮的兩大設備瓶頸。imec 將此定位為 CMOS 2.0（SoC 切分為 high-drive／high-density logic 等功能層）的核心互連技術。
權威 review 方面，John H. Lau（欣興電子）在 IEEE TCPMT 的系列綜述（2023／2024／2025）系統性整理混合鍵合失效模式：應力空洞、鍵合面剪切強度不足、微落塵造成大面積未鍵合——對應 SoIC 供應鏈中濕清（3131_弘塑（櫃））、CMP 耗材（1560_中砂（市））與檢測設備的良率角色。Intel 架構師在 Nature Electronics（2024）的展望則給出系統端目標：sub-micron pitch 下每 bit 傳輸能耗趨近單晶片內部線路（<0.05 pJ/bit，agy 稱、待核對）。

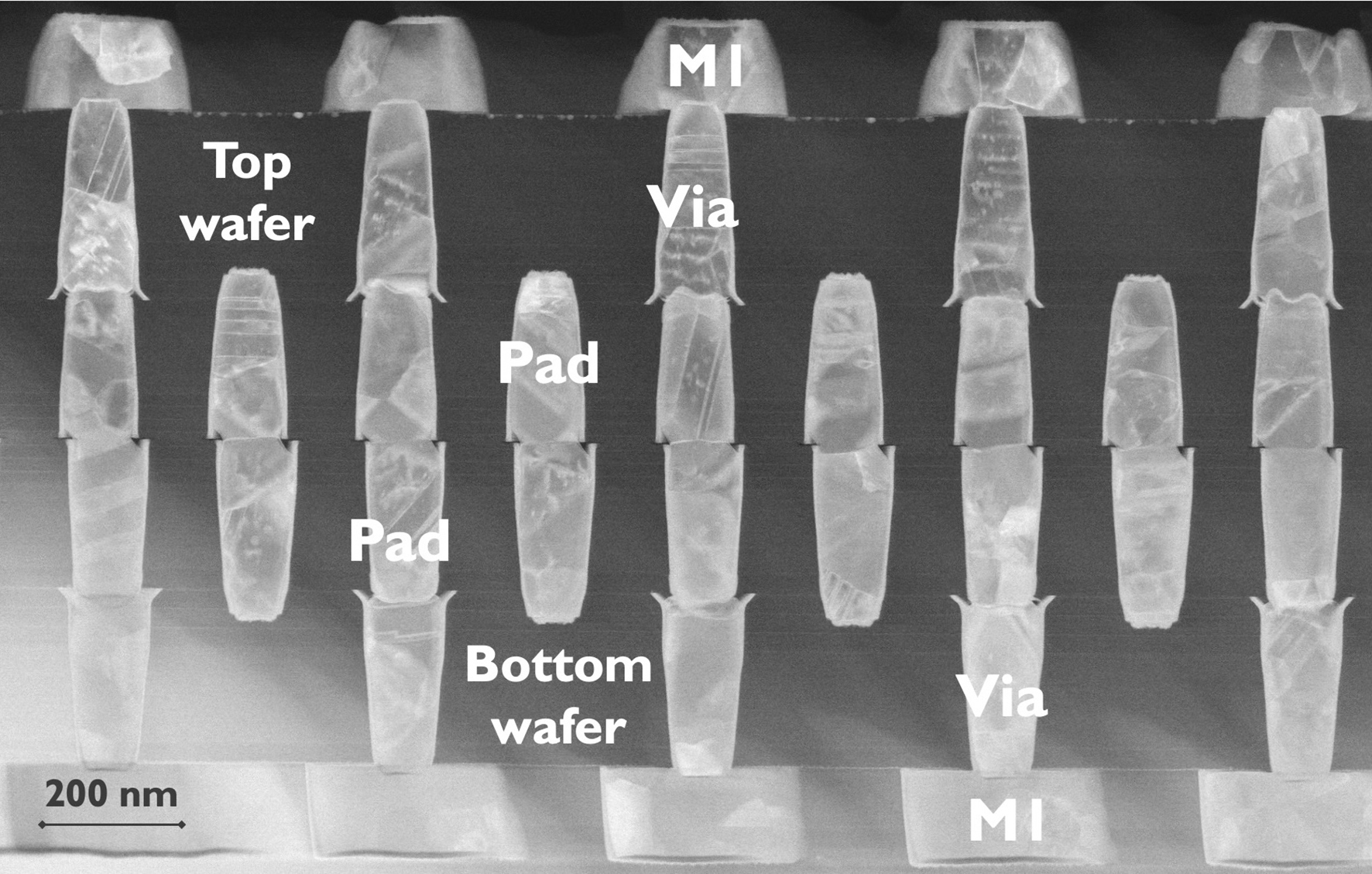

圖說：200nm pitch W2W 混合鍵合 TEM 剖面——上下晶圓各自的 M1–Via–Pad 在鍵合面對接，六角 pad 陣列、25% Cu 密度。© imec/IEEE（EVG 新聞稿，2026-05-28）。
產能節點（野村 2026-05-21）
| 時間 | 產能 / 事件 | 備註 |
|---|---|---|
| 2023 | 約 1.9k wpm | TSMC 初期 SoIC 產能 |
| 2024 | >4k wpm | AMD MI300 在 2024 年放量採用 SoIC |
| 2025F | 約 10k wpm 或以上 | 仍屬低基期，全年需求偏慢 |
| 2026F | 約 15k wpm | SoIC demand 重新加速 |
| 2027F | 約 30k wpm | 2025–27F CAGR >90% |
新調研口徑較野村更積極
memo_台積電先進封裝產能_WMCM_20260526 稱台積電 SoIC 2027 年底總產能規劃約 4.5-5 萬片 / 月，2028 年可能升至 7-8 萬片 / 月，主因 NVIDIA CPO / SRAM 堆疊、AMD 與 Apple 需求。此口徑高於野村 2027F 約 30k wpm，暫並列保存，待後續法說或設備訂單驗證。
2025 年 SoIC 需求偏慢，野村歸因於 Intel 暫緩 capex、2330_台積電（市） 除 AMD 與 Apple 外缺乏明顯新客戶，以及 AMD AI 晶片需求不如預期。2026–27F 的暴增動能則來自 AMD SoIC 需求再加速、技術_COUPE 自 2026F 起導入 hybrid bonding、Samsung / Hynix 為少量 HBM stacking 採購 hybrid bonding 設備，以及 Intel 恢復部分設備採購。
野村預期 TSMC SoIC 產能快速擴張會帶動 BESI.NL(besi) hybrid bonder 訂單從 2025 谷底回升，主要反映在 2026–27F。
資本支出強度與廠區配置（TrendForce 2026-03-18）
- 每萬片月產能約需 USD6.8-7.0bn 資本支出，遠高於 CoWoS——這是 SoIC 設備與耗材供應鏈價值量遠高於片數比例的根本原因（法人口徑，待核對）
- 供應鏈稱台積電 2026 年 SoIC 月產能規劃約 10,000-15,000 片，2027 年起因 NVIDIA、Broadcom、AMD 需求續擴（與野村 2026F 約 15k wpm 一致，低於富果 1.6-2 萬片口徑）
- 廠區：主力在 AP6（竹南），AP5B（台中） 支援；AP7（嘉義）／AP8（南科）擴建中。注意 AP7 原規劃以 SoIC 為主力，2026-05 三福化法說揭露 AP7 已改以 CoWoS 為主，AP8 亦同
- 先受惠設備商：BESI、Applied Materials、Tokyo Electron；台廠機會在濕製程與設備
- 來源：web_SoIC最新進展彙整_20260816（TrendForce，2026-03-18，引述工商時報與法人）
BESI 訂單驗證（2026-07-23 財報，已核實）
野村 2026-05 預期「BESI hybrid bonder 訂單自 2025 谷底回升、主要反映在 2026-27F」——此預測已由 2Q26 實績驗證，可由 estimate 升級為 fact：
| 項目 | 2Q26 | 年增 |
|---|---|---|
| 訂單 | €292.9m | +128.8% |
| 營收 | €249.9m | +68.7% |
| 淨利 | €89.0m | +177.3% |
| H1-26 訂單 | €562.6m | +116.5% |
另 2026-06-18 投資人日上調長期財務目標。混合鍵合客戶數由 2025 年底 15 家增至 2026 年中 21 家（agy 搜尋，待核對）。
來源：BESI 官網新聞稿（2026-07-23 公布 Q2-26 與 H1-26 業績），2026-08-16 defuddle 擷取核實。
Die Bonder 市場
若 chiplet 成為後摩爾定律標準設計，野村估純 hybrid bonding 設備市場規模至少約 USD1bn，且是現有封裝設備市場之外的增量。關鍵變數包括 mobile CPU 是否跟進 chiplet、hybrid bonder 實際 throughput，以及單一 chiplet 內整合的 IC 數量。
| 供應商 | 角色 |
|---|---|
| BESI.NL(besi) | Chip-to-chip / wafer hybrid bonding 龍頭，與 TSMC、Intel 關係深 |
| Shibaura | 積極擴大 hybrid bonding 參與度 |
| TEL | 可能憑前段設備客戶關係切入 |
| ASML | 野村列為值得觀察的潛在參與者 |
台灣設備觀察
| 環節 | 台灣觀察 | 說明 |
|---|---|---|
| 濕製程 / 清洗 | 3131_弘塑（櫃） | 鍵合前後表面處理與清洗 |
| Hybrid bonding 周邊 | 3131_弘塑（櫃） | 報告列為先進封裝設備供應觀察 |
| AOI / X-ray / CT | 3030_德律（市） | 鍵合與堆疊缺陷檢測 |
GS 2026-05-26：SoIC 濕清設備供應
| 受惠廠商 / 設備 | 角色 | 來源與 claim |
|---|---|---|
| 3131_弘塑（櫃） / 技術_半導體濕製程設備 | 台積電 SoIC（3D IC）濕式清洗設備獨家供應商；GS 指出其技術領先本土同業 | fact；報告_GS_弘塑3131_20260526，2026-05-26 |
GS 指出 3D IC / SoIC 濕清設備相較 2.5D CoWoS 具結構性較高 ASP 與毛利率，並估 SoIC 約占3131_弘塑（櫃） 2027-2028 設備營收約 50%。此為券商 estimate，後續需以台積電 SoIC 產能進機與弘塑法說驗證。
富果 2026-06：SoIC 耗材／零組件供應鏈（兩波受惠）
富果產業報告（2026-06-20）將台灣 SoIC 供應鏈分兩波：第一波「設備端」（CoWoS 已與台積電共同開發、延伸 SoIC 製程驗證）；第二波「耗材與零組件端」（SoIC 量產啟動後高毛利耗材進入長線成長）。完整投資映射見 分析_SoIC_3D先進封裝供應鏈_富果_20260620。
| 波次 | 環節 | 台廠 |
|---|---|---|
| 設備端 | 濕製程／清洗、設備 | 3131_弘塑（櫃）、3167_大量（市）、3535_晶彩科（市）、7822_倍利科（市）、6640_均華精密（櫃） |
| 耗材端 | CMP 鑽石碟 | 1560_中砂（市） |
| 耗材端 | 研磨墊 | 7768_頌勝科技（市） |
| 耗材端 | 研磨液 | 1717_長興（市） |
| 零組件端 | TSV 特用氣體 | 4768_晶呈科技（櫃） |
| 零組件端 | 晶圓夾持環 | 6532_瑞耘（櫃）、8098_慶康（興） |
| 零組件端 | 密封環／真空吸盤 | 7556_意德士（櫃） |
| 服務端 | 晶圓薄化 | 8028_昇陽半導體（市） |
富果產能口徑
富果估台積電 SoIC 月產能 2026 約 2 萬、2027 約 4.8 萬、2028 約 7.8 萬片（較 2026 近 5 倍），與上方野村（2027F 約 30k wpm）／WMCM（2027 底 4.5–5 萬、2028 7–8 萬）並列追蹤。
投資觀察
- SoIC 的設備門檻在高精度對位、鍵合面潔淨度、薄化後晶圓處理與缺陷檢測。
- 若 SoIC 與 技術_CoWoS 組合使用，單一 AI 封裝的設備密度會提高，受惠不只在封裝服務，也會外溢到檢測、濕製程與自動化。
- 2026–27F TSMC SoIC 產能若按野村路線從約 10k wpm 擴到 15k / 30k wpm，Hybrid bonding、TSV etch & fill、CMP、晶圓薄化、暫時鍵合 / 解鍵合與光學檢測都是重要追蹤項。
圖解
圖說：Chip-to-chip / wafer hybrid bonding 結構示意，核心是氧化層直接鍵合與 Cu-Cu direct bonding。
圖說：SoIC 切割技術比較，blade 顆粒最多、laser 有邊緣損傷、plasma 最乾淨但 throughput 較慢。
圖說：SoIC 製程流程與主要設備公司，包含 CMP、切割、清洗、plasma activation、hybrid bonding 與低溫退火。
應用延伸：3D 堆疊 SRAM
SoIC 的混合鍵合（hybrid bonding / Cu-Cu）是 技術_3D堆疊SRAM 的高階堆疊路線：
- AMD 3D V-Cache：在運算晶粒上垂直堆疊 SRAM 快取（L3 放大至 96MB），以台積電 SoIC 平台量產，是 3D 堆疊 SRAM 的消費／伺服器量產先例。
- Fujitsu MONAKA：以混合銅鍵合（HCB）F2F 將 2nm 運算晶粒疊在 5nm SRAM 晶粒上。
- 近運算記憶體（near-compute memory）趨勢是 SoIC 在 AI／HPC 之外的需求外溢點；垂直互連除 TSV 外，另有 技術_TCI近場無線互連 無孔路線並存。
供應鏈
2026 TSMC 技術論壇更新（2026-05）
- 台積電技術論壇揭露 SoIC 將於 2027-2028 大幅放量，與 CoWoS reticle 擴張同步推進系統級整合
- 來源：活動_台積電技術論壇_20260514、報告_Citi_台積電2330_20260513
SoIC 蝕刻液與 release layer（特化耗材，2026-05-28 更新）
| 材料 | 狀態 | 受惠廠商 | 來源 |
|---|---|---|---|
| SoIC 蝕刻液 | 已通過認證；少量出貨來自 AP6，未來大量出貨將來自 AP7 | 4755_三福化（市） | 活動_4755_三福化_法說重點_20260528 |
| 先進封裝 release layer | 客戶已要求準備文件並開規格，預計 2026-06–07 驗證通過，3Q26 放量；可接續 CoWoS Stripper 成為新成長線 | 4755_三福化（市） | 活動_4755_三福化_法說重點_20260528 |
AP7 路線轉向
AP7 原規劃以 SoIC 為主力，2026-05-28 三福化法說揭露 AP7 已改為以 CoWoS 為主；AP8 亦將以 CoWoS 為主。這代表 SoIC 蝕刻液在 AP7 的放量節奏可能落在 SoIC 局部產能而非 AP7 全部，需追蹤台積電後續 AP7 SoIC vs CoWoS 配比。
2027-2028 需求線索（2026-05 調研）
| 應用 / 客戶 | 需求線索 | 說明 |
|---|---|---|
| NVIDIA CPO | 2027 年第一個 CPO 預計量產，EIC / PIC 間以 hybrid bonding / SoIC 連接 | 調研稱 2027 年 2 月進機、4 月量產；CPO 約占 4-5 萬片 SoIC 產能中的 10% |
| NVIDIA Feynman / SRAM 堆疊 | 每 module 含 4 個 GPU，每 GPU 兩疊 SRAM，每疊約 1GB | SRAM 間用 TCB，SRAM 與 GPU 間用 SoIC / hybrid bonding |
| AMD | 2027 年約 6 萬片 / 年，折合約 5k / 月 | 主要仍看 CPU / HPC 路線與 MI450 進展 |
| Apple | 約 5k / 月，部分可能在美國 AP1 廠 | 與 技術_WMCM 同屬 Apple 先進封裝升級觀察線 |
| Google TPU | V9 可能用到 SoIC，但 2027 年主力仍是 CoWoS | 2028 後才需更密切追蹤 |
2026-08-16 更新
- NVIDIA Rubin Ultra（2027）：由七顆晶片、五種機櫃組態構成；Feynman（2028）採客製 HBM 與更高密度 chiplet 設計，SoIC 用量顯著上升（TrendForce 2026-03-18 引述工商時報）
- Apple 已落地：M5 Pro／M5 Max 採 SoIC-MH（非 X/P），是 Apple 首度真正 chiplet 化；M5 Ultra 傳沿用雙 M5 Max die＋UltraFusion，Mac Studio 可能延至 2026-10
- Broadcom／Fujitsu MONAKA：以第二代 F2F SoIC 打造，送樣中、2027 量產，但 pitch 仍保守選用 9µm 且不做 logic-on-logic
- 來源：web_SoIC最新進展彙整_20260816
