定義
Through Silicon Via（矽通孔），在矽晶片或晶圓上垂直鑽孔並填入導電材料，實現堆疊晶片間的垂直電氣連接，是 2.5D/3D 封裝與 HBM 的核心技術。
在野村的 3D transistor / SoIC / BPD 框架中，TSV etch & fill 是先進封裝與背面供電共同需要的垂直互連能力：SoIC 需要 TSV、晶圓薄化與 hybrid bonding 搭配完成晶片垂直整合；技術_BSPDN 則使用 nano-TSV 把背面電源網路連回標準 cell；wafer-to-wafer memory bonding 也需透過 TSV 或金屬 via 完成上下晶圓的垂直訊號與電源連接。
圖解
圖說：TSV（矽穿孔）與 RDL（重新佈線）製程步驟對照表：各步驟使用設備（PECVD / ALD / CMP / 電鍍）與製程目的一覽。

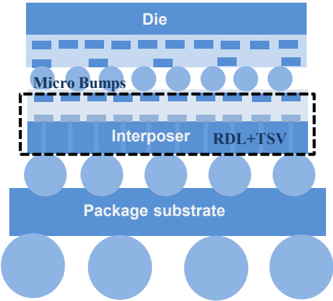

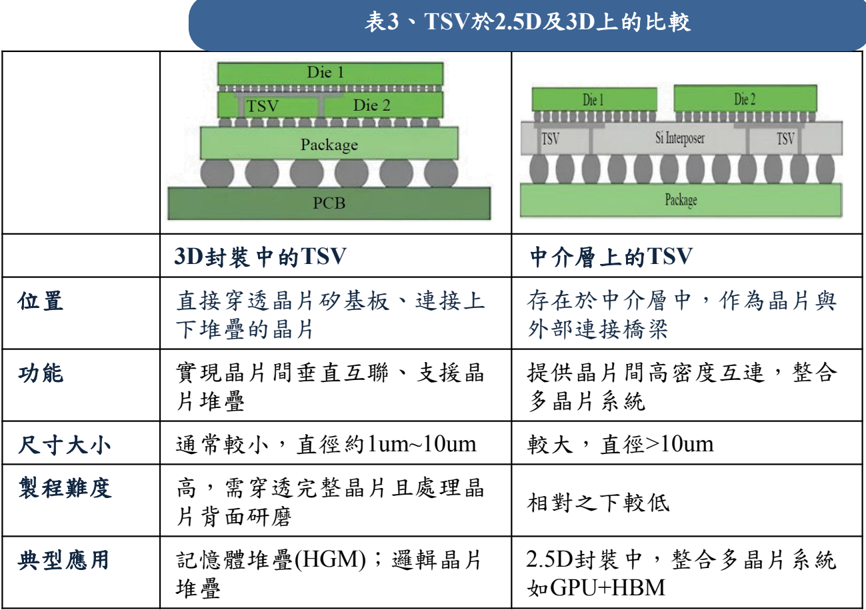

圖說：TSV 結構示意圖：高深寬比金屬導通孔實現晶片垂直互連，實現約 100 倍效能改善。應用於 3D 封裝與 2.5D 矽中介層。

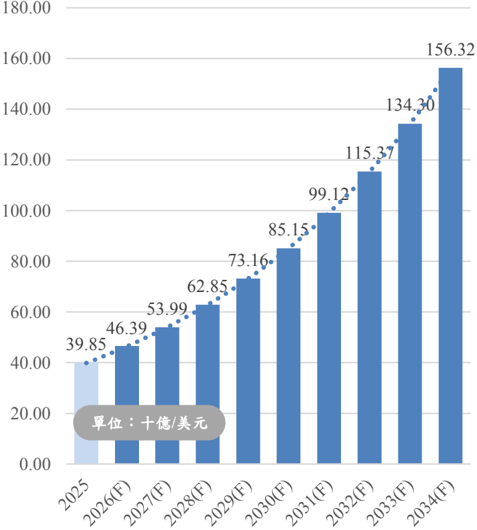

圖說：2025–2034(F) TSV 市場趨勢圖：2025 年市值 5,992 億美元，CAGR 30.1%，2030 年預估達 2,233.5 億美元。
圖說：TSV 傳統製程剖面逐步圖（左欄與中欄由上而下）：矽基板→熱氧化或 PECVD 長 SiO2→塗光阻→光罩微影→蝕刻 SiO2 開窗→DRIE 蝕刻深孔→剝除光阻→PECVD／SACVD 沉積 SiO2 絕緣層，再鍍 Ti 或 Ta 阻障層與 Cu 種子層→電鍍填銅並以 400°C 退火 30 分鐘→CMP 磨除表面多餘銅、種子層與阻障層；右側為 100µm 深 TSV 的 SEM 剖面（頸縮約 0.40／0.44／0.83µm、孔底徑 8.67µm）。來源：IEEE EPS Distinguished Lecture（John H. Lau，Unimicron）2026-09-24。
技術原理
Bosch 製程（乾蝕刻）
TSV 蝕刻最常用 Bosch Process，交替使用： - 蝕刻相：SF6 離子蝕刻矽，形成垂直側壁 - 保護相：C4F8 沉積碳氟保護層，防止側向蝕刻 兩相快速交替，形成深寬比達 5:1–20:1 的垂直孔。
在 SoIC 與 wafer-to-wafer 結構中，TSV 的角色不是取代 hybrid bonding，而是與 Cu-Cu bonding 分工：hybrid bonding 負責晶片或晶圓表面的高密度銅對銅互連，TSV 則負責穿過矽本體的垂直導通，讓訊號、電源或接地能跨層連接。當堆疊厚度下降、I/O 密度提高，TSV 的孔徑、深寬比、填孔 void 控制與 CMP 平坦度會同步變得更嚴格。
Via 時序分類
| 類型 | 製程時機 | 特點 |
|---|---|---|
| Via First | 前段製程前 | 可做小孔徑，但需耐高溫材料 |
| Via Middle | 前段製程後、後段前 | 最常見，平衡性能與製程相容性 |
| Via Last | 後段製程後 | 彈性高，孔徑較大 |
關鍵參數
| 參數 | 說明 | 代表值 |
|---|---|---|
| 深寬比（AR） | 孔深/孔徑 | 5:1 – 20:1（一般 TSV） |
| 孔徑 | TSV 直徑 | 2–10 µm |
| 蝕刻速率 | µm/min | 視功率與氣體流量 |
| 填銅均勻性 | Bottom-up 填充能力 | 無 void 要求 |
技術瓶頸 / 風險
- 填孔均勻性：高深寬比底部填充困難，易產生 void（空洞）
- CTE 不匹配：銅與矽熱膨脹係數差異導致熱應力與可靠性問題
- Keep-out Zone（KOZ）：TSV 周圍需保留無元件區，降低有效晶片面積
- 蝕刻氣體成本與安全性：SF6 為高 GWP 氣體，需妥善管控
應用場景
| 應用 | 說明 |
|---|---|
| 2.5D 封裝 | 矽中介層（Silicon Interposer）連接多晶片 |
| 3D IC | 晶片垂直堆疊，如邏輯+記憶體 |
| HBM 記憶體 | DRAM 晶片堆疊的 TSV 互連 |
| CoWoS 矽中介層 | CoWoS-S 採用含 TSV 的矽中介層 |
| SoIC / hybrid bonding | 配合 Cu-Cu bonding、晶圓薄化與 CMP，完成高密度 3D 垂直互連 |
| BSPDN / BPD | 以 nano-TSV 連接背面電源網路與前段元件 |
關鍵廠商
| 環節 | 廠商 | 角色 |
|---|---|---|
| TSV 乾蝕刻氣體 | 4768_晶呈科技（櫃） | SF6/C4F8 等特殊蝕刻氣體，LADY 製程深寬比 10:1 |
| TSV 乾蝕刻氣體 | 6959_兆捷科技（興） | 福邦（2026-03）並列的 TSV 蝕刻氣體供應者（標為代理商，另具自產特氣能力） |
| 晶圓代工 | 2330_台積電（市） | TSV 與先進封裝製造 |
相關技術
- 技術_BSPDN（nTSV 延伸應用）
- 技術_SoIC
- 技術_RDL
- 技術_玻璃芯基板（TGV 為玻璃版 TSV）
- 技術_TCI近場無線互連（近場無線互連，TSV 的無孔替代路線；標準 CMOS、免 ESD / KOZ、外加成本僅數 %、速度 > 512 GB/s）
- 技術_3D堆疊SRAM（TSV 為其傳統垂直互連方案之一）
