定義
MCL（Metal Cold Lid，金屬冷卻蓋）是 AI GPU / ASIC 封裝散熱升級的一種可能形態，可理解為把傳統 IHS / Lid / Heat Spreader 往「更靠近液冷冷板」的方向推進。它位在晶片封裝與 cold plate 之間，核心目標是降低 TIM2 熱阻、提升熱擴散效率，並改善高功耗封裝的平整度、可維修性與可靠度。
庫內 Daiwa 健策報告線索指出，下一代 GPU 可能採 removable dual lid 或 MCL；若規格確認，對高階均熱片 / IHS ASP 有上行空間。現階段 MCL 仍是潛在規格升級，不應寫成已確定量產。
路線定位與時程（散熱產業簡報，2026-06-30）
- MCL＝把微流道做進 Lid 本身：熱路徑縮短為「晶片→TIM1→MCL」，等於把獨立的 Cold Plate 與 Lid 合一，散熱功耗可拉到 3,000W 以上（DtC 冷板約 2,000W 級）。
- 過渡方案 Removable Lid（健策）：晶片上封裝可拆卸式上蓋，SoC 與 Cold Plate 之間只剩一層 TIM 1.5（原為 TIM1＋TIM2）。
- 與 MCCP 的分工：MCCP（奇鋐主推）站在系統端、沿用既有封裝、成熟度高、導入早；MCL 推進到封裝蓋板，熱性能更好、單價與門檻更高，但有整組報廢風險。
- 時程與陣營：簡報標 MCL 2H26 開始採用（Rubin Ultra 平台）、2027 年以後 3kW+ Feynman 世代成為應用主流；主要由健策研發，奇鋐則不看好此路線。目前尚在測試階段。
- Kyber 場景與測試進度（富邦 2026-07-21）：Kyber blade 寬度縮至 0.5U，MCL 採側面水路設計可將高度壓縮到 0.5U、解熱能力 3,000W 以上，於散熱效能與空間表現最具領先優勢；MCL 單體性能測試已過關，目前瓶頸在測試設備開發、灌水測試（水壓／流速／水量）的標準良品定義、以及機構與系統層級的全面搭配。健策在 MCL 設計量產上較為領先；Kyber 散熱另一測試方案為雙相式液冷 TPLC（奇鋐、Cooler Master，見 技術_液冷）。
- 一詮（CTBC，2026-07-23）：導入時程確認延後至 Feynman：一詮已投入 MCL 相關產品開發並進行多架構驗證，供應鏈訪查顯示市場原先預期 MCL 將於 Rubin Ultra 平台導入，目前導入時程可能延後至 NVIDIA Feynman 平台；CTBC 認為此變化主要來自 NVIDIA 持續優化下一世代 AI Rack 液冷架構，非 MCL 技術方向改變，與本頁既有「2027 年以後 Feynman 世代成為應用主流」時程一致，屬明確的「Rubin Ultra→Feynman」時程調整訊號。一詮憑藉精密金屬加工與電鍍製程能力，若 Feynman 平台正式導入 MCL，有望成為受惠供應商之一。
Rubin／Rubin Ultra 封裝散熱結構最新進展（中信投顧 + 健策私訪，2026-09-17/18）
中信投顧觀點：Rubin Ultra 目前仍有多項散熱方案同步進行驗證，包含兩片式（Stiffener＋Lid）、可拆式上蓋（Removable Lid）等方案，最終設計尚未定案，最快 10–11 月才有望確認。中信認為 Removable Lid 較具下一代放量機會：封裝階段先透過螺絲固定上蓋提供機械支撐，進入 ODM 組裝後移除螺絲與上蓋、重新塗佈 TIM 1.5 並安裝水冷板，使散熱結構更貼近晶片熱源；相較 Two-Piece 方案可減少中間結構對熱傳路徑的影響，高功耗晶片下具較佳散熱效率；並因增加高精度加工及拆裝製程，估計整體機構件單價有望達傳統 Single Lid 的約 3–4 倍。至於 MCL，中信認為現階段量產可行性相對有限，主要受微流道製程整合、密封、漏液及長期可靠度驗證等因素限制，仍以技術驗證及方案評估為主；台積電長期則持續朝 Timeless／Direct Microchannel 發展（詳見 技術_晶片內微流道冷卻）。
圖說：封裝散熱結構對照——（上）MCL Type（Cover plate＋MCL＋Heat Spreader＋TIM 1）與 Lid Type（Cold plate＋TIM 2＋Heat Spreader＋TIM 1）；（下）Removable Lid Type 三階段：封裝階段鎖上 Removable Lid＋Stiffener → ODM 組裝時移除上蓋 → 重塗 TIM 1.5 並裝上 Cold plate。來源：報告_中信_AI功耗與散熱架構_20260917，中信投顧，2026-09-17。
健策私訪澄清（2026-09-18）：One-piece、Two-piece、Removable 不是單純的世代替代關係，同一世代晶片可同時測試多種結構，客戶依 Package Warpage、PCB Warpage、TIM、功耗與封裝良率選擇最適合方案。Rubin 目前三種結構都在測：先前因 Two-piece 對 PCB Warpage 壓制不足而改回 One-piece，現又因熱組問題重新測試 Removable。Removable 原本較偏向 Rubin Ultra／更後段高功耗平台使用，但客戶正評估是否提前於 Rubin 世代導入，約 9 月底至 10 月初可能決定。Rubin Removable 已進入實際出貨與測試階段，今年已有數萬片需求（R-Lid 可能約 7 萬片規模）；優勢是不需大幅改動既有半導體封裝設備，短期導入門檻低於 MCL。Removable Lid 為台積電設計，健策依客戶規格製造；Intel EMIB 面臨翹曲但無法採用 R-Lid 方案。MCL 則要等功耗進一步往 3kW 以上、Removable 的 TIM 熱阻開始成為瓶頸後才會加速導入。ASIC 現階段多數仍採傳統 Stiffener（功耗約 1kW），未來功耗往 2kW 提升後，Two-piece／Removable 應用不會只限 NVIDIA GPU，ASIC 平台也有架構升級空間，但導入節奏不一定複製 GPU（各客戶製程、TIM、Package 尺寸與系統散熱設計不同）。
Removable Lid 相對 Single Lid 的價值倍數：兩份來源口徑不同，並列保留
- 中信投顧（2026-09-17）：估 Removable Lid 整體機構件單價約達傳統 Single Lid 的 3–4 倍。
- 健策私訪（2026-09-18）：揭露 ASP 分層為 NVIDIA GPU One-piece Lid 約 US$50 → Removable > US$250，即逾 5 倍。
- 兩者口徑可能不同：中信談的是「整體機構件單價」的估算倍數，健策私訪談的是單一上蓋 ASP 的具體美元數字；分母與涵蓋範圍未必一致，不排除是造成倍數差異的原因，兩者並列不選邊，待後續財報／法說進一步核對。
Removable Lid 決策時點：兩份來源談的是不同世代，非互相矛盾
- 中信投顧（2026-09-17）：Rubin Ultra 散熱方案（含兩片式、Removable Lid）仍多方案同步驗證，最終設計尚未定案，最快 10–11 月才有望確認。
- 健策私訪（2026-09-18）：Removable Lid 原本較偏向 Rubin Ultra／更後段高功耗平台使用，但客戶正評估是否提前於 Rubin 世代（非 Rubin Ultra）導入，約 9 月底至 10 月初可能決定。
- 兩者談的是不同世代的決策：中信講的是 Rubin Ultra 平台散熱方案最終定案時程；健策私訪講的是 Removable Lid 是否提前用到 Rubin（較早、功耗較低的世代）的決策時點。兩則時程不互相推翻，並列記錄。
TR Lid 供應鏈調查更新（珩石筆記，元大報告轉述，2026-09-29，中信心）：可拆卸均熱片（Removable Lid，供應鏈亦稱 Temporary Lid／TR Lid）市場原先預期最快 Rubin Ultra 世代才導入；最新供應鏈調查指出，為避免量產期良率風險，客戶已要求健策於 4Q26 小量出貨數萬片送往封裝廠做前期測試，有機會提前於 Rubin 採用（與健策私訪 9/18「數萬片、R-Lid 約 7 萬片規模」互相呼應）。 - 驗證期：4Q26–1Q27 測試數據為關鍵檢驗期；若無異狀，將為 2027 年營運帶來跳升（未經公司或客戶證實）。 - 結構與 TIM 層數：TR Lid 的 Stiffener 與 Lid 以螺絲鎖固；送 ODM 打板後拆除 TR Lid，直接塗散熱膏、鋪石墨烯片並貼緊水冷板，大幅減少 TIM 層數、緩解多層介質造成的熱傳延遲（與上方中信「重塗 TIM 1.5」流程一致，材料細節以此筆記為準待核）。 - 封裝製程與設備：熱加壓需對 Ring 與 Lid 各做一次，使用不同設備（由兩家設備廠分別提供）；封裝廠產線預計 2027 年中完成建置。 - ASIC 延伸：隨晶片 TDP 上升，ASIC 均熱片亦將逐步改採 Lid／Ring 設計，均熱片整體單價預計 2H27 再度提升（元大轉述，屬預估）。 - 元大預估健策 2027 年營收 NT$794.24 億（+143.4% YoY）、毛利率 52.8%、EPS NT$208.86（獲利預估上修 40%），詳見 3653_健策精工（市）；來源：memo_健策_TRLid供應鏈調查_20260929。
圖說：現行水冷板設計 vs MCL 設計 vs 可拆卸蓋板（Removable Lid）設計的層疊截面對比，含 Cold Plate、TIM1/TIM2、HBM、Circuit、Substrate 各層標注。

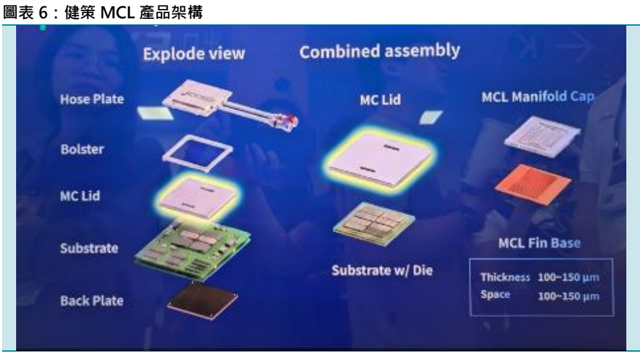

圖說：健策 MCL 產品架構——Explode view（Hose Plate／Bolster／MC Lid／Substrate／Back Plate）、Combined assembly、MCL Manifold Cap；MCL Fin Base thickness/space 100–150μm（富邦投顧，2026-07-21，引自健策 Computex 2026 展示）。
位置與熱路徑
（熱路徑層疊對照見上方「封裝散熱結構對照」與「水冷板 vs MCL vs 可拆卸蓋板」兩張圖：die＋HBM → TIM1 → Lid／IHS → TIM2 → Cold Plate；MCL 把 Lid 與 Cold Plate 合為一件微通道蓋板。）
MCL 的投資意義在於把封裝端 Lid 與液冷端 Cold Plate 的邊界往中間收斂，減少熱阻並提高單件價值。
與 IHS、Cold Plate 的差異
| 項目 | IHS / Lid / Heat Spreader | MCL（Metal Cold Lid） | Cold Plate |
|---|---|---|---|
| 位置 | 封裝端，覆蓋 die / chiplet | 封裝端與液冷端之間的升級蓋板 | 系統 / 模組端液冷件 |
| 主要功能 | 熱擴散、保護晶片、控制翹曲 | 熱擴散 + 更低熱阻 + 可與液冷設計更緊密整合 | 冷卻液流道帶走熱量 |
| 供應鏈重點 | 精密金屬加工、平整度、鍍層、TIM1/TIM2 相容 | 微通道 / 表面處理 / 可拆修 / 密封與可靠度 | 流道設計、manifold、QD、冷卻液可靠度 |
| 投資語境 | 健策 IHS / 高階均熱片 ASP | 下一代 GPU 規格升級選項 | 奇鋐、高力、台達等液冷系統 |
技術重點
| 子題 | 說明 | 觀察重點 |
|---|---|---|
| 熱阻降低 | 高功耗 GPU 的熱路徑從 die 到冷卻液，任何介面都會吃掉熱預算 | MCL 是否減少 TIM2 厚度或改善接觸熱阻 |
| 平整度 / 翹曲 | 大封裝與 chiplet 熱源不均，lid 平整度影響接觸品質 | 與 技術_晶片抗翹曲、stiffener、壓合力設計一起看 |
| 表面處理 | 液態金屬 TIM2 或冷卻液可能帶來腐蝕風險 | 鍍金 / 鍍鎳 / 特殊表面處理是否升級 |
| 可拆修性 | removable dual lid 強調維修、更換與良率管理 | 可重工性是否成為 CSP / ODM 採用關鍵 |
| 微通道設計 | 若 MCL 走向 microchannel lid，製造難度與 ASP 都會提升 | 精密加工、清潔度、密封與漏液可靠度 |
相關個股
| 公司 | 關聯層級 | MCL 關聯 | 投資判讀 |
|---|---|---|---|
| 3653_健策精工（市） | 直接受惠 / 規格定義觀察 | Daiwa 報告直接點名下一代 GPU 可能採 removable dual lid 或 MCL；健策為 IHS / Lid / Cold Plate / Microchannel Lid 供應商 | 最直接 MCL 觀察股，重點是規格確認、ASP 與良率 |
| 8431_匯鑽科（櫃） | 表面處理 / 鍍層 | MCL / cold plate 若使用液態金屬 TIM2 或高可靠度鍍層，表面處理需求提高 | 需確認是否切入 AI 散熱件鍍層訂單 |
| 7751_竑騰（櫃） | TIM1 / Lid 貼合設備 | MCL 若改變 Lid / Heat Spreader 結構，仍需精密貼合、壓合與 AOI | 偏設備端，不是 MCL 零組件供應商 |
| 3017_奇鋐（市） | Cold Plate / 液冷系統 | MCL 上方連到冷板與 manifold，奇鋐在 VR 世代冷板與整機液冷是主要供應商 | 受益於整體液冷升級，但不是 MCL 本體最直接映射 |
| 8996_高力（市） | CDU / RDHx / 液冷系統 | MCL 降低晶片端熱阻後，仍需 rack / row 級液冷帶走熱量 | 偏系統端熱交換與 CDU，屬間接受惠 |
| 3305_昇貿（市） | 焊接 / 接合材料 | 若 MCL / lid 結構導入 solder preform、特殊接合材料或鍍層，可能形成相鄰機會 | 目前缺直接 MCL 訂單線索，列觀察 |
| 2486_一詮（市） | 早期開發 / 精密加工與電鍍能力 | 已投入 MCL 產品開發與多架構驗證，短期營收貢獻有限；導入平台由 Rubin Ultra 延後至 Feynman（CTBC 2026-07-23） | 與健策同屬 MCL 觀察股，但一詮進度較早期、尚未進入量產驗證階段 |
投資判讀
- MCL 是 IHS / Lid ASP 升級故事，不是一般液冷件故事：直接映射先看健策這類封裝端金屬散熱件供應商。
- 規格尚未確認，需折現：現有線索是「下一代 GPU 可能採用」，仍需客戶規格、樣品、量產時程與 ASP 確認。
- 會牽動 TIM2 與鍍層：若 MCL 搭配液態金屬 TIM2，表面處理與腐蝕控制會變重要，匯鑽科等表面處理股可列觀察。
- 與 cold plate / CDU 是上下游關係：MCL 解決晶片端接觸熱阻，cold plate / manifold / CDU 解決熱量帶走；奇鋐、高力受益於整體液冷升級，但不是 MCL 本體。
風險與注意事項
- MCL 可能只是過渡規格，最終客戶也可能採 one-piece lid、removable dual lid 或其他 IHS 方案。
- 微通道 / 可拆修 / 密封設計若良率不佳，可能延後導入。
- 液態金屬 TIM2、鍍層與冷卻液相容性需長時間可靠度驗證。
- 不應把所有液冷公司都等同 MCL 受惠；MCL 的直接價值在封裝端金屬散熱蓋板。
相關技術
來源
- 3653_健策精工（市）：Daiwa 2026-05-29 / 2026-06-06 健策報告摘要，提到下一代 GPU 可能採 removable dual lid 或 MCL、Rubin one-piece lid 急單與 ASP 上行機會。
- 報告_散熱產業_20260630：MCL 3,000W+ / Removable Lid TIM1.5 / 2027+ Feynman 世代主流預期 / 健策研發、奇鋐不看好。
- 報告_富邦_Kyber機櫃延後_20260721：Kyber 0.5U blade 場景下 MCL 側面水路／單體測試過關／瓶頸在測試設備與標準良品定義；健策 MCL 產品架構圖。
- 報告_CTBC_一詮2486_20260723：一詮 MCL 產品開發進度、導入時程由 Rubin Ultra 延後至 Feynman 平台。
- 報告_中信_AI功耗與散熱架構_20260917：中信投顧，2026-09-17；Rubin Ultra 散熱方案（兩片式／Removable Lid）尚未定案、最快 10–11 月確認；Removable Lid 機構件單價估傳統 Single Lid 3–4 倍；MCL 量產可行性受限、台積電長期朝 Timeless／Direct Microchannel 發展。
- memo_健策_私訪_20260918：健策私訪，2026-09-18；澄清 One-piece／Two-piece／Removable 為同世代並行測試而非替代關係；Removable 是否提前於 Rubin 世代導入約 9 月底至 10 月初決定；Removable Lid 為台積電設計，健策依規格製造；ASP 分層 One-piece ~US$50 → Removable >US$250。
- memo_健策_TRLid供應鏈調查_20260929：珩石筆記（元大健策報告轉述），2026-09-29；TR Lid 4Q26 小量數萬片送封裝廠測試、可能提前於 Rubin 採用、4Q26–1Q27 為驗證期；拆除後直貼水冷板減 TIM 層數；Ring/Lid 熱加壓兩套設備、封裝廠產線 2027 年中建置；ASIC 改 Lid/Ring、均熱片 ASP 2H27 再升
- 技術_TIM導熱介面材料：TIM1 / TIM2、液態金屬與表面鍍層風險。
- 技術_均熱片：IHS / Lid / Heat Spreader 與模組端 VC 的用語區分。
