HVDC

定義

HVDC（High Voltage DC，高壓直流供電）是 AI 資料中心因應機架功率快速攀升（單櫃 TDP 邁向 200kW 以上、終極 1MW）而導入的新一代供電架構。傳統 12V / 48V PSU 在高電流下銅損與佈線成本失控，HVDC 改以 ±400VDC 或 800VDC 把電力送到機櫃，再經 DC/DC 降壓至 48V（再到核心），降低 I²R 損耗與銅用量。主流共識：機架 TDP 超過 ~200–240kW 後 HVDC 變得難以避免，Rubin Ultra（Oberon / Kyber）是第一個幾乎必須走 HVDC 的平台。

圖解

flowchart LR
    GRID["中壓電網<br/>22.8kV / 33kV AC"]
    SST["SST 固態變壓器<br/>或 30kW 整流器"]
    HVDC["HVDC 匯流<br/>±400V / 800V DC"]
    SIDE["Sidecar / Power Rack<br/>DC/DC 12kW brick<br/>half-bridge LLC"]
    BUS48["48V Bus<br/>（compute rack）"]
    VR["板上 VRM / DrMOS<br/>→ GPU/ASIC 核心"]

    GRID --> SST --> HVDC --> SIDE --> BUS48 --> VR

    classDef grid fill:#ffc9c9,color:#1a2b35
    classDef conv fill:#ffd8a8,color:#1a2b35
    classDef dc fill:#a5d8ff,color:#1a2b35
    classDef load fill:#b2f2bb,color:#1a2b35
    class GRID grid
    class SST,SIDE conv
    class HVDC,BUS48 dc
    class VR load

▲ HVDC 供電鏈：中壓 AC →（SST / 整流）→ ±400V / 800V DC 匯流 → power rack / sidecar 內 12kW DC/DC brick 降到 48V → 板上 技術_DrMOS / VRM → 核心。降壓落點（sidecar 或 compute rack 內）是目前架構爭論焦點。

技術原理

• DC/DC 轉換：800V 與 ±400V 主流皆採 12kW brick + half-bridge LLC 兩段式；NVIDIA 目標 12kW brick，提交方案 約 80% 採 GaN（氮化鎵），Wolfspeed 提案 SiC 但因高開關頻率下非最佳解。
• 降壓落點之爭：(1) 在 power rack 內把 800V→48V，沿用既有 48V 生態（clearance / creepage / 安規隔離集中在 power rack）；(2) 把 800V 直接帶進 IT rack / compute tray，但需強化絕緣與爬電距離。
• SST（固態變壓器）：把中壓 AC 直接轉 HVDC，半導體取代傳統變壓器，見 技術_固態變壓器SST。
• BBU：HVDC 架構下備援電池模組標準化，見 技術_BBU備援電池。
• ±400V 標準化（OCP ORv3 HPR V4「Diablo 400」）：為 HVDC Power Rack 建立統一電氣介面，支援 ±400V Bipolar（標準）＋800V Monopolar（選配）；選 ±400V 是因可直接挪用 EV 已量產的 400V 配套零件（電容、連接器、保護元件），組件標準化讓產能與維護容易。NVIDIA Kyber 世代則走 +800V/0V 單極架構（更簡潔、端對端最佳化、潛在故障少，適合封閉高度整合 DC）；±400V 反映大型買方對標準化與多供應商的需求，缺點是要處理正負母線平衡、中性點飄移、保護邏輯更複雜（電源產業簡報 2026-07-03：±400 HVDC 會優先於 800VDC 落地）。
• 為什麼要高壓：功率 P=V×I；250kW 機櫃用 48V 對應 5,208A、用 800V 僅 312.5A；線損 I²R 下兩者差距 278 倍。交流另有集膚效應與虛功損耗，DC 無相位差問題。

演進四階段（電源產業簡報，2026-07-03）

圖說：資料中心電力供應四階段演進時程架構圖（2027 / 2028 / >2028 / >2029），各階段從 Utility MV grid 到 IT Rack 的電力路徑逐步演進至 800VDC Busway。

圖說：高壓 AC 轉低壓 DC 完整流程——外部電網→高壓變電站→中壓 AC 配電→PDU＋Busway→AC 轉 HVDC Power Shelf→DC 配電→Busbar→GPU。

• HVDC 架構下 UPS 由集中式下放機櫃內（BBU/CBU 部分取代）：傳統 UPS 位於低壓配電與 PDU 間、多兩次轉換損 2–3%；Colocation 業者可能保留中央 UPS＋部分 800V 混合。
• DC-DC 模組價值三層化：HVDC→50V（最關鍵）、IBC 50V→12V、VRM/POL 12V→晶片低壓；模組位置前移、承擔更高功率 → 內容價值天然放大。

關鍵參數 / 判斷指標

技術瓶頸 / 風險

• 架構尚未收斂：DC/DC 落點、busbar vs cable、GaN vs SiC 分工業界未定，2027 仍是「邊做邊定規格」的一年。
• 安規：800V 進 compute tray 涉及 reinforced isolation、creepage、clearance。
• 效率取捨：降到 6V 有效率好處，但 compute tray 多數元件仍吃 12V，需另建 boost 生態，反而浪費。
• 需求面瓶頸：台系系統廠已備妥產能，延遲主要來自終端客戶；另有 NIMBY（電力充足地區反而抵制資料中心）風險。
• 800VDC 四項關鍵障礙（電源產業簡報 2026-07-03）：① 法規/安全/接地——NEC（美國國家電氣規範，3 年更新）支援 800VDC 落地時程在 2029，之前每個重大工程節點都要向地方申請，hyperscale 以外業者門檻高；Arc flash 維護需 NFPA 70E 認證人員；接地標準（±400V vs +800V）未統一，選接地方式等於選供應鏈生態系。② 冷卻與輔助 AC 負載——散熱系統是最大 AC 負載，尚無完整 DC 原生散熱生態系，Switchgear/消防/照明/監控都吃 AC，需保留輔助 AC Bus。③ 供應鏈標準化——業界寄望 OCP 2026 年底建立第一批基礎標準。④ 電網併聯與監管——800VDC 資料中心的 Voltage dip 難事前預測，舉證責任在資料中心，併網監管壓力大。

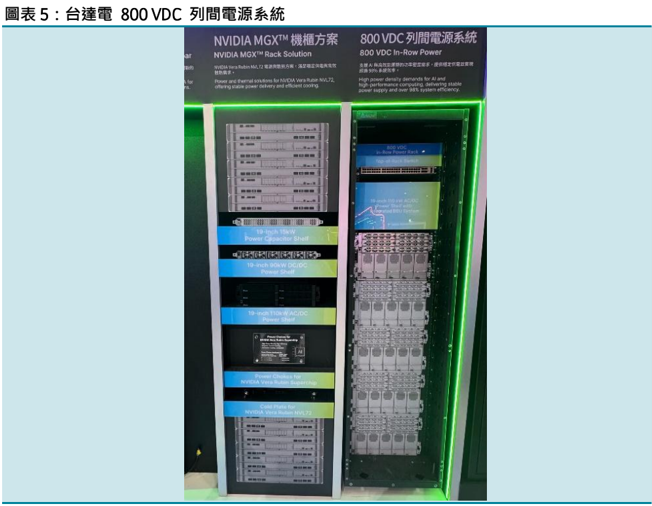

• 遞延之辯：SemiAnalysis 指「單邊 800VDC」採用可能遞延，但 ±400VDC 不會遞延；NVIDIA 亦闢謠稱 800VDC 積極採用中。不管哪一種都需要 Power Rack，只是功率元件未必大規模採 WBG——對台達電影響甚小，簡報觀點視相關下跌為長線買點。

關鍵廠商

技術演進時程

應用場景

AI GPU 高功率機櫃（Rubin Ultra 以後）為主戰場；agentic AI / CPU 機架短期仍不需 800V，HVDC 初期滲透可能較侷限。

相關技術

• 技術_固態變壓器SST、技術_BBU備援電池、技術_DrMOS、技術_VPD、GaN / SiC 功率元件
