技術_HyperSocket
子類拆頁說明
HyperSocket 為 6515_穎崴（市） 自有混合架構 socket 商標技術，屬封裝後測試介面，與 技術_探針卡與測試介面（廣義 Probe PCB / Load Board）和 技術_MEMS探針卡（晶圓測試 MEMS 探針卡）為不同子類；本頁聚焦混合 elastomer + spring probe 架構與 CPO / CPC 大封裝測試之適配。
定義
HyperSocket™ 為穎崴科技自有專利之半導體封裝後測試 socket，採「彈性體（elastomer）+ 彈簧探針（spring probe）」混合架構設計，目的在於同時取得 elastomer 的接觸均勻性、易維護 / 低生命週期成本，與 spring probe 的低接觸阻抗（Cres）、可單針更換特性，並針對 CPO / CPC 等下世代大封裝（>100mm × 100mm）、高 Pin 數（>10,000 ~ 50,000 pins）、高熱密度（>4,000W per device）、高頻訊號完整性（224G PAM4 → 448G）測試需求重新設計 socket housing、探針結構與冷卻配置。
要解決的問題
傳統 socket 在 CPO / CPC 大封裝時代面臨三類限制：
- 彈性體（Elastomer）socket 限制
- 接觸阻抗難以平衡：典型反射力 30~50 g / bump，難以同時兼顧接觸阻抗 < 50 mΩ 與壽命
- 行程不足：最大 ~0.4mm，無法吸收大封裝 ~0.6mm warpage
- 整片更換、壽命較短
- 大封裝無同軸結構（coaxial structure），高頻訊號完整性受限
- Spring Probe socket 限制
- 頂端 plunger 僅 4 個接觸點（multi-contact 設計有限）
- 需頻繁清潔（brush / clean pad / laser）以維持 Cres
- 設定錯誤會物理損傷 solder ball / pad
- 大封裝下 socket housing 在預壓力（preload）下產生 warpage，造成 random fail（20 pin fail / 20,000 ~ 0.1%）
- Socket housing 在 4,000W 級熱密度下 power loss > 500W、產生熱失控（thermal runaway）
- CPO / CPC 系統需求疊加
- Package Size > 100mm，up to 200mm
- Pin Count > 10,000，up to 50,000 pins
- Warpage > 0.4mm（最高 0.6mm）
- Current Density > 6 A / pin
- SACQ（Solder Ball Cleaning Quality）需頻繁清潔
- 焊球熔化（Solder Ball Melting）風險
- 探針彎曲（Probe Bent）與磨損
技術原理 / 架構

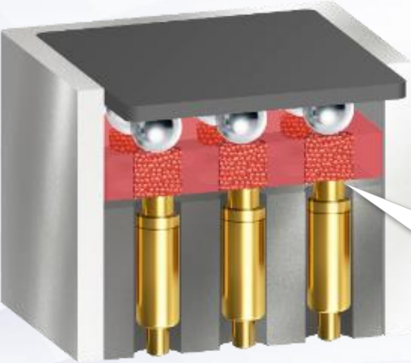

HyperSocket 在 socket 設計中同時保留 elastomer 與 spring probe 兩種接觸介質，並依不同 pin / 區域 / 工藝需求調配兩者比例與排列：
- 接觸面增強：顯著增加 contactor 與 solder ball / PCB pad 的接觸面，使 Cres 較傳統 spring probe 降低約 30%
- CCC 提升：因接觸面與材料選用優化，Current Carrying Capacity 提升約 30%
- Joule Heat 降低：高電流下 joule heat 較傳統設計減少約 30%，降低 socket 熱失控機率
- 無 housing warpage：以混合結構分攤預壓力，避免 spring probe socket 在大封裝下的 housing warpage
- TCO 降低：減少 socket、PCB、Change Over Kit、機台 hardware 與 maintenance 之整體測試擁有成本
與 Elastomer / Spring Probe 三方比較（穎崴 2026/05/14 簡報整理）
| 規格 | Elastomer | Spring Probe | HyperSocket |
|---|---|---|---|
| Length (mm) | 0.5 ~ 2.0 | 1.5 ~ 6（依需求更長） | 隨設計 |
| Resistance (mΩ) | < 50（多接觸點） | < 60（含 probe 結構） | 較傳統 spring probe Cres ↓30% |
| Travel (mm) | 0.2 ~ 0.4（Max） | 0.35 ~ 1.0（Max） | 隨設計可達 spring probe 等級 |
| Force (g) | 20 ~ 50 / per bump | 15 ~ 25 / per pin | 隨設計 |
| CCC (A) | ~4 | up to 6 | 較 spring probe ↑30%（>6 A / pin 可達） |
| 同軸結構 | 不適用 | 適用 | 適用（大封裝高頻場景） |
| 維護方式 | 貼紙清潔 | 刷 / 清潔墊 / 雷射 | 視產品線 |
| 備品 | 整片更換 | 單針可換但耗時 | 視產品線 |
系列產品線（4 條 + 1 驗證中）
| 系列 | 對應痛點 | 應用場景 |
|---|---|---|
| Hyper-UF | SACQ 頻繁清潔、焊球熔化 | 一般大封裝高量產測試 |
| Hyper-DH | 高電流密度、探針彎曲與磨損 | 高 CCC / 高電流 ASIC |
| Hyper-LF | 超大封裝、高 Pin 數 | >100mm × 100mm、>10K pins、>0.4mm warpage |
| Hyper-Liquid | 極高功率（>2,500W） | 對應 thermal density crisis；目前 Under Validation |
關鍵參數 / 適用門檻
公司簡報揭露 HyperSocket Design 目標規格：
- Package Size：> 100mm × 100mm，up to 200mm
- Pin Count：> 10,000 pins，up to 50,000 pins
- Device Warpage：> 0.4mm（最高 0.6mm 設計目標）
- Current Density：> 6 A / pin
- SACQ：頻繁清潔耐受
- Solder Ball Melting：避免熔化
- Probe Bent / Worn：抗彎曲與磨損
- Touch Down (TD) 設計：~10 TD（per cleaning cycle）
專利布局（穎崴 2026/05/14 簡報揭露）
- TWI862047
- TWI922268
- TWI862191
- TWI901161
- TWI884802
- TWI923382
- TWI901181
- CN220584352
- US（Granted；未揭露號碼）
專利策略
HyperSocket 相關專利已布局兩年多（自 2022 底~2023 初首推算起），並持續累積；穎崴技術行銷處長 2026/05/14 論壇強調以「強接觸穩定性、耐電流、整合多項優點」防止競爭者切入。
技術瓶頸 / 量產挑戰
- 量產瓶頸：active alignment 與 module test 的 pick & place / plug & play 為當前產能瓶頸，需大量設備擴產；若要交付百萬顆規模需大量機台、設備與 socket，未來千萬顆規模所需體量更大
- 彈性體材料供應：自製 + 外購（日本、韓國、美國、中國），需確保符合所需規格
- 測試時間：CPO / CPC 大封裝測試時間長，需以「機台 + 設備 + socket」換取時間
- 客戶 / handler 協同：與 handler 廠商合作為提升量產效率關鍵
- 標準化進度：NV Spectrum-X CPU Switch 採 MRM 微環、TSMC COUPE 2.0 等標準化推動將直接決定 socket 規格與量產節奏
應用場景與受惠公司
- 直接受惠：6515_穎崴（市）（HyperSocket 系列直接量產出貨）
- 間接生態系：7828_創新服務（櫃）（雙臂植針機與相關維修材料包，使用 TPI 針材的客戶皆可下單）
- 互補產業環節：
- 6223_旺矽（櫃） — CPO 設備 Insertion 2/3（FAU active alignment 等工序）
- 2330_台積電（市） — CPO 封裝平台（CoWoS-S / SoIC-X / COUPE 2.0），HyperSocket 對應其大封裝輸出
- 客戶端：北美 CPU / ASIC / hyperscaler 客戶；CPO / CPC 模組廠
- 同業差異化對手：全球 elastomer / pogo pin 廠商（部分國際 ATE 與 socket 廠）
圖解

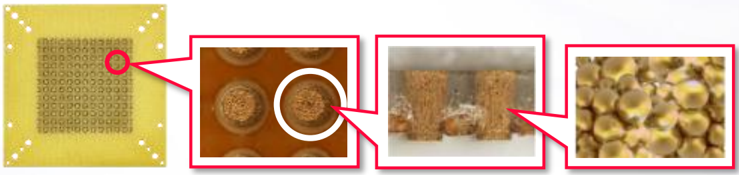

圖說：傳統 elastomer 結構示意；以彈性體本體在預壓力下提供接觸壓力，整片更換為主，難以兼顧接觸阻抗與壽命。來源：活動_穎崴_CPO論壇簡報_20260514

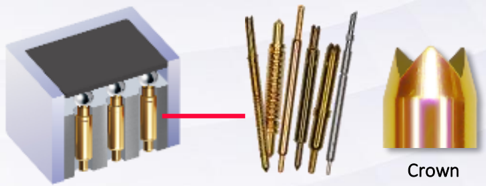

圖說：傳統 spring probe 結構示意；單針可單獨更換、Cres 較低，但大封裝下 socket housing 易產生 warpage 造成 random fail。來源：活動_穎崴_CPO論壇簡報_20260514
圖說：HyperSocket 接觸阻抗（Cres）較傳統 spring probe 顯著降低；穎崴揭露之 mohm 區間圖。來源：活動_穎崴_CPO論壇簡報_20260514

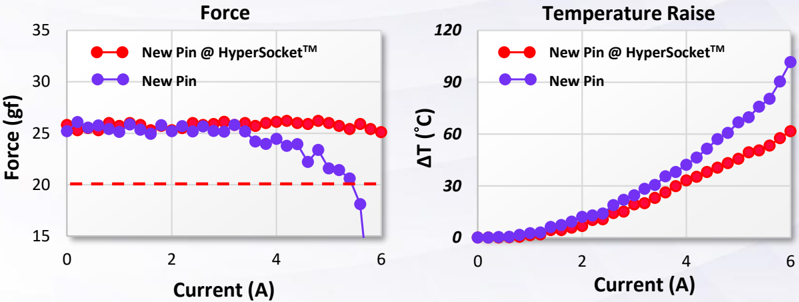

圖說：HyperSocket 與 spring probe 之 Current Carrying Capacity 比較圖；HyperSocket 於高電流區間維持較佳載流能力。來源：活動_穎崴_CPO論壇簡報_20260514

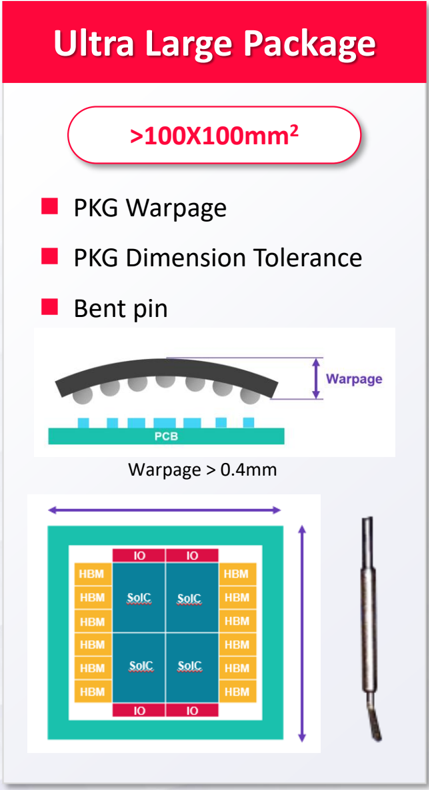

圖說：CPO 大封裝測試挑戰總覽：>20K pin、housing warpage、>4,000W IC、socket power loss >500W、Cres random fail 控制。HyperSocket 即針對此三類限制（pin、warpage、heat）設計。來源：活動_穎崴_CPO論壇簡報_20260514
flowchart TD A[CPO / CPC 大封裝<br/>>100mm, >10K pins, >4000W] --> B{傳統 socket 選擇} B -->|Elastomer| C[整片更換<br/>Cres 難平衡<br/>無同軸高頻結構] B -->|Spring Probe| D[Housing Warpage<br/>需頻繁清潔<br/>大封裝 random fail] A --> E[HyperSocket 混合架構] E --> F[Cres ↓30%] E --> G[CCC ↑30% / Joule Heat ↓30%] E --> H[無 housing warpage] E --> I[Hyper-UF / DH / LF / Liquid 四系列] I --> J[北美 CPU / ASIC 量產測試]
與相關技術 / 同類方案的關係
- vs. 技術_探針卡與測試介面：探針卡與測試介面為廣義術語，涵蓋 Probe PCB / Load Board / IC 測試板等晶圓 + 封裝後測試介面；HyperSocket 為封裝後 socket 子類。
- vs. 技術_MEMS探針卡：MEMS 探針卡為晶圓測試（Wafer Level）介面（MW90 / MW120 / MW130 等），與 HyperSocket（封裝後 socket）為不同階段、不同形式的測試介面。
- vs. 純 elastomer / 純 spring probe：HyperSocket 為兩者混合架構，目標為同時取得兩者優點並補各自痛點。
- vs. liquid cooling socket：Hyper-Liquid 為 HyperSocket 系列下的液冷版本，對應極高功率（>2,500W）場景；此外 liquid cooling 亦可作為傳統 socket 的加掛方案，但缺乏混合架構之 Cres / CCC / warpage 整體優化。
觀察重點
- Hyper-Liquid 何時取得客戶認證 → 對應 >4,000W 級 ASIC / CPO 平台量產時程。
- 北美 CPU 客戶（hyperscaler ASIC / x86 / Arm）名單與量產規模何時公開。
- NV Spectrum-X CPU Switch（MRM 微環）與 TSMC COUPE 2.0 / iFAU 等下世代規格標準化進度，是否直接拉動 HyperSocket 規格升級。
- handler 廠商合作（pick & place / plug & play）是否擴大產能，解 active alignment 量產瓶頸。
- 彈性體上游供應（日韓美中）是否在 spec 嚴格化下出現缺口或漲價。
- FormFactor 等同業是否推出對應的混合架構 socket 方案侵蝕專利護城河。
來源
- 活動_穎崴_CPO論壇簡報_20260514（穎崴 WinWay 2026/05/14 CPO 論壇簡報，Presenter: Collins Sun；含 HyperSocket 三方對比、4 系列、9+ 件專利、CPO 量產瓶頸分析）
- 活動_穎崴_CPO論壇memo_20260514（同場論壇 AI 整理逐字稿；VP / 技術行銷處長口頭重點）
- 活動_創新服務_私訪_20260424（穎崴於 TPI 針材生態系角色）
